Trong thời đại công nghệ phát triển mạnh mẽ, các thiết bị điện tử như điện thoại, máy tính, tivi hay thiết bị IoT đều hoạt động dựa trên những bảng mạch phức tạp bên trong. Một trong những thành phần quan trọng nhất chính là PCBA. Vậy PCBA là gì, có vai trò như thế nào trong sản xuất điện tử và quy trình tạo ra PCBA ra sao? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ A-Z.
PCBA là gì?

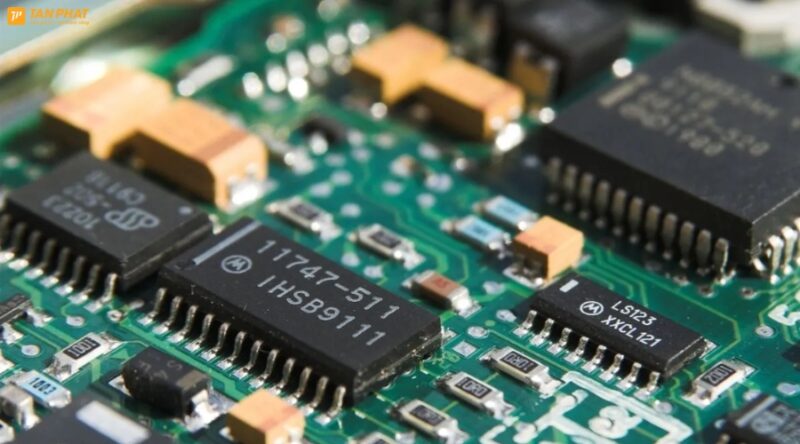

PCBA (Printed Circuit Board Assembly) là bảng mạch in đã được lắp ráp hoàn chỉnh các linh kiện điện tử như điện trở, tụ điện, IC, transistor… lên bề mặt của PCB (Printed Circuit Board) thông qua các công nghệ hàn hiện đại. Đây là giai đoạn hoàn thiện giúp bảng mạch có thể hoạt động như một hệ thống điện tử thực thụ.
Nói một cách dễ hiểu:
- PCB: chỉ là bảng mạch trống, đóng vai trò như “khung xương” để kết nối các linh kiện
- PCBA: là PCB sau khi đã được gắn đầy đủ linh kiện và có thể thực hiện chức năng điện tử
Điểm khác biệt cốt lõi nằm ở chỗ PCB chưa thể hoạt động, trong khi PCBA đã trở thành một mạch điện hoàn chỉnh, có khả năng xử lý tín hiệu, điều khiển và vận hành thiết bị.
Về bản chất, PCBA chính là “trung tâm điều khiển” của các thiết bị điện tử. Tất cả các hoạt động như xử lý dữ liệu, truyền tín hiệu, điều khiển chức năng… đều được thực hiện thông qua các linh kiện được lắp trên bảng mạch này. Ví dụ:
- Trong điện thoại, PCBA xử lý cuộc gọi, kết nối mạng, vận hành ứng dụng
- Trong tivi, PCBA điều khiển hình ảnh, âm thanh và các cổng kết nối
- Trong thiết bị công nghiệp, PCBA giúp tự động hóa và điều khiển máy móc
Tham khảo thêm: Hợp đồng bảo hiểm là gì? Nội dung, đặc điểm và những điều cần biết

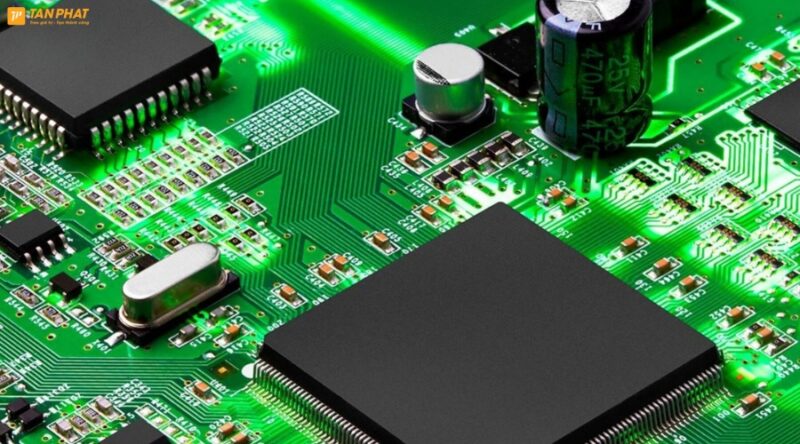

Cấu tạo cơ bản của PCBA
Một bảng PCBA (Printed Circuit Board Assembly) hoàn chỉnh không chỉ đơn thuần là tập hợp các linh kiện điện tử, mà là một hệ thống được thiết kế và lắp ráp theo cấu trúc chặt chẽ, đảm bảo khả năng vận hành ổn định và hiệu quả. Dưới đây là các thành phần quan trọng cấu thành nên một PCBA:
- Bảng mạch PCB (Printed Circuit Board): Đây là nền tảng vật lý cốt lõi của toàn bộ hệ thống. PCB được chế tạo từ vật liệu cách điện (thường là FR4) và có các lớp đồng dẫn điện được khắc sẵn để tạo thành các đường mạch. Những đường dẫn này đóng vai trò kết nối các linh kiện điện tử lại với nhau theo sơ đồ thiết kế. PCB có thể là mạch 1 lớp, 2 lớp hoặc đa lớp tùy theo độ phức tạp của thiết bị.
- Linh kiện điện tử (Electronic Components) Đây là “trái tim” của PCBA, quyết định chức năng và hiệu suất của mạch. Các linh kiện phổ biến bao gồm:
- IC (Integrated Circuit): vi mạch tích hợp, xử lý dữ liệu và điều khiển hệ thốngĐiện trở (Resistor): điều chỉnh dòng điệnTụ điện (Capacitor): lưu trữ và ổn định điện ápDiode/LED: điều hướng dòng điện hoặc phát sángTransistor: khuếch đại và đóng/ngắt tín hiệuChip xử lý (MCU, CPU): trung tâm điều khiển hoạt động của thiết bị
- Mối hàn (Solder Joints): Mối hàn là yếu tố giúp liên kết vật lý và điện giữa linh kiện và PCB. Chất lượng mối hàn ảnh hưởng trực tiếp đến độ bền và khả năng hoạt động của PCBA. Các kỹ thuật hàn phổ biến gồm hàn reflow (cho SMT) và hàn sóng (cho THT). Một mối hàn tốt phải đảm bảo độ dẫn điện cao, không bị nứt gãy hay oxy hóa theo thời gian.
- Lớp phủ bảo vệ (Conformal Coating – nếu có): Đây là lớp phủ mỏng được áp dụng lên bề mặt PCBA nhằm bảo vệ mạch khỏi các tác nhân môi trường như độ ẩm, bụi bẩn, hóa chất hoặc oxy hóa. Lớp phủ này đặc biệt quan trọng trong các thiết bị hoạt động trong môi trường khắc nghiệt như công nghiệp, y tế hoặc ngoài trời.
- Các thành phần bổ trợ khác Ngoài các yếu tố chính trên, một số PCBA còn có thêm:
- Connector (đầu nối): giúp kết nối với các module hoặc thiết bị khác
- Heatsink (tản nhiệt): giảm nhiệt độ cho các linh kiện công suất cao
- Shielding (lớp chống nhiễu EMI): hạn chế nhiễu điện từ, đảm bảo tín hiệu ổn định
Tham khảo thêm: Thiết kế phòng học nhóm thông minh | Tối ưu chi phí
Quy trình sản xuất PCBA
Quy trình sản xuất PCBA (Printed Circuit Board Assembly) là một chuỗi các bước kỹ thuật chính xác và khắt khe, nhằm đảm bảo bảng mạch sau khi lắp ráp có thể hoạt động ổn định, bền bỉ và đáp ứng đúng yêu cầu thiết kế. Dưới đây là các bước cơ bản trong quy trình sản xuất PCBA hiện nay:
- Thiết kế mạch (Design): Đây là bước khởi đầu quan trọng nhất trong toàn bộ quy trình. Kỹ sư sẽ tiến hành thiết kế sơ đồ nguyên lý (schematic) và bố trí linh kiện trên PCB (layout). Giai đoạn này quyết định đến hiệu suất, độ ổn định và khả năng sản xuất của sản phẩm.
- In kem hàn (Solder Paste Printing): Sau khi PCB được sản xuất, một lớp kem hàn (solder paste) sẽ được in lên các vị trí chân linh kiện bằng khuôn in (stencil). Lớp kem hàn này có vai trò kết dính linh kiện với bảng mạch trong quá trình hàn nhiệt.

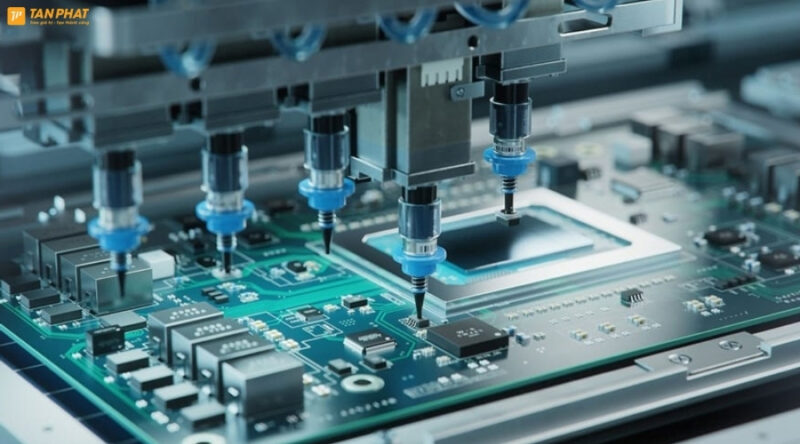

- Gắn linh kiện (Component Placement) Ở bước này, các linh kiện điện tử sẽ được đặt lên bề mặt PCB bằng máy tự động hoặc thủ công, tùy theo công nghệ sản xuất:
- SMT (Surface Mount Technology):
Linh kiện được gắn trực tiếp lên bề mặt PCB, phù hợp với sản xuất hàng loạt, kích thước nhỏ gọn và độ chính xác cao. - THT (Through-Hole Technology):
Linh kiện được cắm xuyên qua lỗ trên PCB, thường dùng cho các linh kiện cần độ bền cơ học cao hoặc chịu tải lớn.
- SMT (Surface Mount Technology):
- Hàn linh kiện (Soldering Process) Sau khi đặt linh kiện, PCB sẽ được đưa vào quá trình hàn để cố định và tạo kết nối điện:
- Reflow Soldering: áp dụng cho linh kiện SMT, sử dụng nhiệt độ cao để làm chảy kem hàn và gắn linh kiện chắc chắnWave Soldering: áp dụng cho linh kiện THT, sử dụng sóng hàn để kết nối chân linh kiện với mạch in
- Kiểm tra (Inspection) Sau khi hàn xong, PCBA sẽ được kiểm tra để phát hiện lỗi như lệch linh kiện, thiếu linh kiện hoặc lỗi mối hàn. Một số phương pháp kiểm tra phổ biến gồm:
- AOI (Automated Optical Inspection): kiểm tra bằng hình ảnh tự động
- X-ray Inspection: kiểm tra các mối hàn ẩn bên trong linh kiện
- Kiểm tra thủ công: áp dụng trong các trường hợp đặc biệt

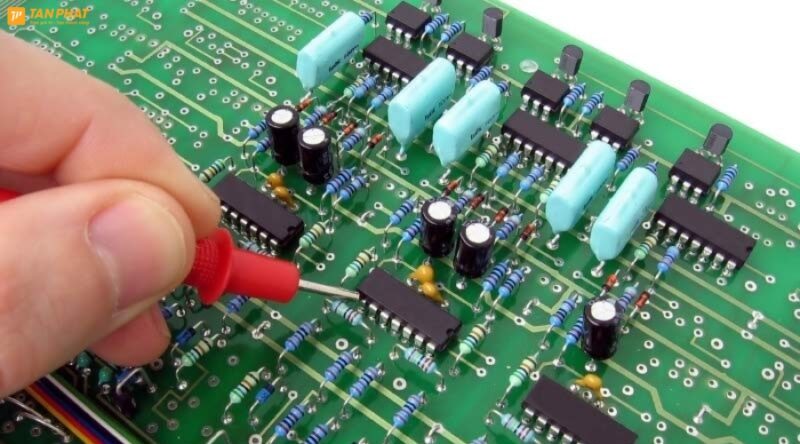

- Test chức năng (Functional Testing): Đây là bước cuối cùng nhằm kiểm tra xem PCBA có hoạt động đúng theo thiết kế hay không. Bảng mạch sẽ được cấp nguồn và chạy thử trong điều kiện thực tế để đảm bảo tất cả chức năng đều hoạt động ổn định trước khi đưa vào sản xuất hàng loạt hoặc lắp ráp sản phẩm.
Tham khảo thêm: Thiết kế phòng học thông minh hiện đại: Xu hướng tất yếu trong giáo dục 4.0
Vai trò của PCBA trong thiết bị điện tử
PCBA (Printed Circuit Board Assembly) được xem là “trung tâm điều khiển” của hầu hết các thiết bị điện tử hiện đại. Đây không chỉ là nơi lắp ráp linh kiện mà còn là bộ phận quyết định cách thiết bị vận hành, xử lý tín hiệu và phối hợp toàn bộ chức năng.
- Điều khiển toàn bộ hoạt động của thiết bị: PCBA đóng vai trò như “bộ não” của hệ thống điện tử, nơi tiếp nhận và xử lý các tín hiệu đầu vào, sau đó điều phối hoạt động của các linh kiện khác. Từ điện thoại, tivi cho đến máy móc công nghiệp, mọi chức năng đều được điều khiển thông qua bảng mạch PCBA.
- Kết nối và truyền tín hiệu giữa các linh kiện: Các linh kiện điện tử như IC, điện trở, tụ điện, cảm biến… không thể hoạt động độc lập mà cần có hệ thống kết nối. PCBA đảm nhiệm vai trò tạo ra các đường dẫn tín hiệu, giúp dữ liệu và dòng điện được truyền đi chính xác giữa các bộ phận trong thiết bị.
- Tối ưu kích thước và hiệu suất sản phẩm: Nhờ công nghệ lắp ráp hiện đại, PCBA giúp thu nhỏ kích thước thiết bị nhưng vẫn đảm bảo hiệu năng cao. Các mạch điện được thiết kế tối ưu giúp giảm nhiễu, tăng tốc độ xử lý và tiết kiệm năng lượng, từ đó nâng cao hiệu suất tổng thể của sản phẩm.
- Quyết định độ bền và độ ổn định của thiết bị: Chất lượng của PCBA ảnh hưởng trực tiếp đến độ bền của thiết bị điện tử. Một bảng mạch được thiết kế và lắp ráp tốt sẽ giúp thiết bị hoạt động ổn định trong thời gian dài, hạn chế lỗi kỹ thuật, chập mạch hoặc hỏng linh kiện.
Tham khảo thêm: Thiết bị phòng thí nghiệm hóa học gồm những gì? Danh sách & tiêu chuẩn mới nhất
Phân biệt PCB và PCBA
PCB và PCBA là hai khái niệm rất dễ bị nhầm lẫn trong lĩnh vực điện tử, tuy nhiên chúng có sự khác biệt rõ ràng về cấu tạo, chức năng và mức độ hoàn thiện. Dưới đây là bảng so sánh chi tiết giúp bạn hiểu rõ hơn:
| Tiêu chí | PCB | PCBA |
|---|---|---|
| Khái niệm | PCB (Printed Circuit Board) là bảng mạch in trống, chưa được gắn linh kiện điện tử | PCBA (Printed Circuit Board Assembly) là bảng mạch PCB đã được lắp ráp đầy đủ linh kiện |
| Chức năng | Chỉ đóng vai trò làm nền tảng kết nối các đường mạch dẫn điện | Thực hiện đầy đủ chức năng điện tử như xử lý tín hiệu, điều khiển và vận hành thiết bị |
| Trạng thái | Chưa hoàn chỉnh, chỉ là phần khung mạch cơ bản | Hoàn chỉnh, có thể đưa vào sử dụng trong thiết bị thực tế |
| Thành phần | Chỉ gồm lớp vật liệu cách điện và đường dẫn đồng | Bao gồm PCB + linh kiện điện tử (IC, điện trở, tụ điện, diode…) |
| Khả năng hoạt động | Không thể hoạt động độc lập | Có thể hoạt động như một hệ thống điện tử hoàn chỉnh |
| Giai đoạn sản xuất | Giai đoạn đầu trong quy trình sản xuất | Giai đoạn hoàn thiện sau khi lắp ráp linh kiện |
| Ứng dụng thực tế | Dùng làm nền để thiết kế mạch điện | Được sử dụng trực tiếp trong các thiết bị điện tử |
Tham khảo thêm: Thiết bị phòng học ngoại ngữ gồm những gì? Danh sách đầy đủ & tiêu chuẩn hiện nay
Ứng dụng của PCBA
PCBA là thành phần không thể thiếu trong hầu hết các thiết bị điện tử hiện đại. Nhờ khả năng tích hợp linh kiện và xử lý tín hiệu hiệu quả, PCBA được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ đời sống hằng ngày đến công nghiệp công nghệ cao.
- Điện tử tiêu dùng: PCBA xuất hiện trong hầu hết các thiết bị quen thuộc như điện thoại thông minh, laptop, tivi, máy tính bảng, tai nghe không dây… Trong các sản phẩm này, PCBA đóng vai trò xử lý dữ liệu, điều khiển hình ảnh, âm thanh và kết nối các chức năng thông minh, giúp thiết bị hoạt động mượt mà và ổn định.
- Công nghiệp: Trong lĩnh vực công nghiệp, PCBA được sử dụng trong máy móc tự động hóa, robot sản xuất, hệ thống điều khiển dây chuyền và thiết bị giám sát. Các bảng mạch này giúp đảm bảo độ chính xác cao, tăng hiệu suất vận hành và giảm thiểu sai sót trong quá trình sản xuất.
- Y tế: PCBA đóng vai trò quan trọng trong các thiết bị y tế như máy đo huyết áp, máy siêu âm, thiết bị chẩn đoán hình ảnh, máy theo dõi bệnh nhân… Nhờ độ ổn định và độ chính xác cao, PCBA giúp đảm bảo kết quả đo lường chính xác, hỗ trợ bác sĩ trong quá trình điều trị.
- Ô tô: Trong ngành công nghiệp ô tô hiện đại, PCBA được tích hợp trong nhiều hệ thống như điều khiển động cơ, hệ thống phanh ABS, cảm biến an toàn, màn hình giải trí và hệ thống hỗ trợ lái xe. PCBA giúp phương tiện vận hành an toàn, thông minh và tiết kiệm nhiên liệu hơn.
- IoT & Smart Home: PCBA là nền tảng quan trọng trong các thiết bị thông minh như camera an ninh, khóa cửa điện tử, cảm biến nhiệt độ, đèn thông minh và các thiết bị điều khiển từ xa. Nhờ PCBA, các thiết bị có thể kết nối Internet, giao tiếp với nhau và hoạt động tự động hóa.
Tham khảo thêm: Contactor là gì? Cấu tạo và nguyên lý hoạt động của Contactor
Kết luận
PCBA là thành phần cốt lõi trong mọi thiết bị điện tử hiện đại, đóng vai trò quyết định đến hiệu suất và độ bền của sản phẩm. Việc hiểu rõ PCBA là gì, cấu tạo và quy trình sản xuất sẽ giúp bạn có cái nhìn toàn diện hơn về ngành công nghiệp điện tử cũng như lựa chọn giải pháp phù hợp khi sản xuất hoặc sử dụng thiết bị.
