Trong các thiết bị điện tử, đặc biệt là điều hòa không khí, bo mạch PCB đóng vai trò trung tâm, giúp điều khiển các chức năng hoạt động của máy. Vậy bảng mạch in PCB là gì? Linh kiện này có cấu tạo và ứng dụng thực tế như thế nào? Cùng Tân Phát tìm hiểu chi tiết trong bài viết dưới đây nhé!
Tìm hiểu PCB là gì?
PCB là viết tắt của Printed Circuit Board (Bảng mạch in), là một loại bảng mạch có thể phẳng, cứng hoặc mềm, trên đó các đường dẫn bằng đồng được in sẵn trên bề mặt vật liệu cách điện. Các đường dẫn này có nhiệm vụ kết nối các linh kiện điện tử như điện trở, tụ điện, IC (vi mạch) và nhiều thành phần khác, tạo nên một hệ thống mạch hoàn chỉnh.
PCBA là gì?

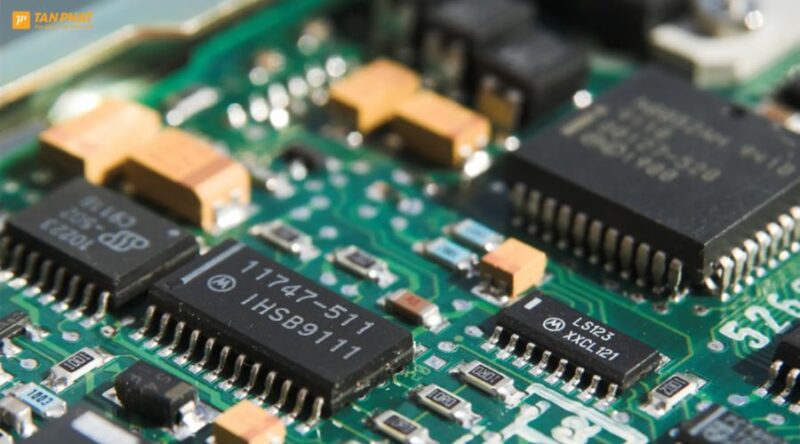

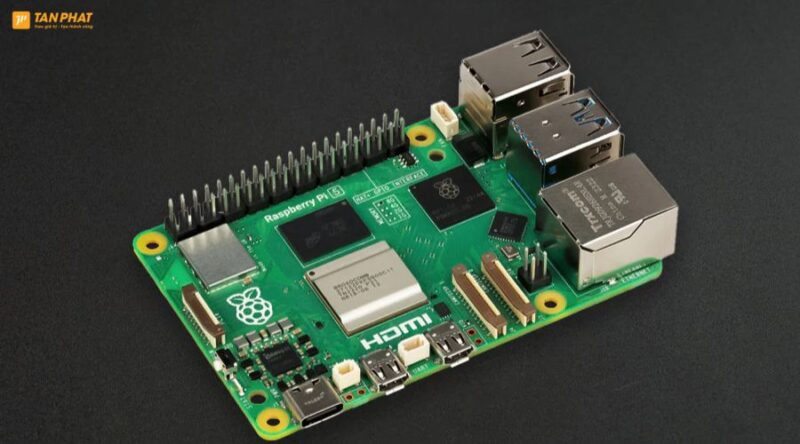

PCBA là viết tắt của Printed Circuit Board Assembly (Lắp ráp bảng mạch in). Thuật ngữ này dùng để chỉ bảng mạch in PCB đã được lắp ráp đầy đủ linh kiện điện tử và sẵn sàng hoạt động trong một thiết bị. Trên PCBA, các linh kiện được hàn cố định vào bảng mạch, sẵn sàng cho việc lắp đặt vào thiết bị như điều hòa, TV, máy tính,…
Lịch sử hình thành và phát triển của PCB
PCB xuất hiện lần đầu vào thập niên 1930 với mục đích giảm lượng dây dẫn trong thiết bị điện tử. Đến thập niên 1950, PCB trở thành tiêu chuẩn trong ngành điện tử và liên tục được cải tiến về vật liệu, lớp mạch và công nghệ sản xuất. Ngày nay, PCB không chỉ dùng trong điện tử tiêu dùng mà còn trong ngành công nghiệp, y tế, ô tô và hàng không.
Thành phần và cấu tạo của bảng mạch in PCB là gì?
Một PCB tiêu chuẩn được thiết kế từ nhiều lớp vật liệu và lớp chức năng, mỗi lớp đều có vai trò riêng giúp mạch hoạt động ổn định, bền bỉ và dễ dàng lắp ráp. Dưới đây là phân tích chi tiết từng lớp:
Chất nền FR4 (Epoxy hoặc Phenolic)
FR4 là lớp nền cách điện phổ biến nhất, thường làm từ sợi thủy tinh pha epoxy hoặc phenolic. Lớp này giữ vai trò nền tảng vững chắc, cố định các lớp đồng và linh kiện điện tử trên mạch. Nhờ có FR4, PCB có độ bền cơ học cao, chịu nhiệt tốt và duy trì ổn định điện môi, giúp thiết bị hoạt động đáng tin cậy trong thời gian dài.
Lớp đồng (Copper Layer)
Lớp đồng chính là đường dẫn điện trên PCB, kết nối các linh kiện như IC, điện trở, tụ điện với nhau. Tùy vào thiết kế, lớp đồng có thể nằm ở một mặt, hai mặt hoặc nhiều lớp (multilayer). Độ dày của đồng ảnh hưởng trực tiếp đến khả năng dẫn điện và khả năng chịu dòng, quyết định hiệu suất của mạch.
Lớp mặt nạ hàn (Solder Mask)
Lớp Solder Mask là lớp phủ bảo vệ bề mặt mạch, thường có màu xanh lá, đỏ hoặc đen. Lớp này mang lại các lợi ích quan trọng:
- Ngăn oxy hóa lớp đồng, kéo dài tuổi thọ PCB.
- Tránh đoản mạch trong quá trình hàn linh kiện.
- Hỗ trợ kỹ thuật viên, vì các pad hàn được hiển thị rõ ràng, dễ thao tác.
Lớp mực in (Silkscreen)

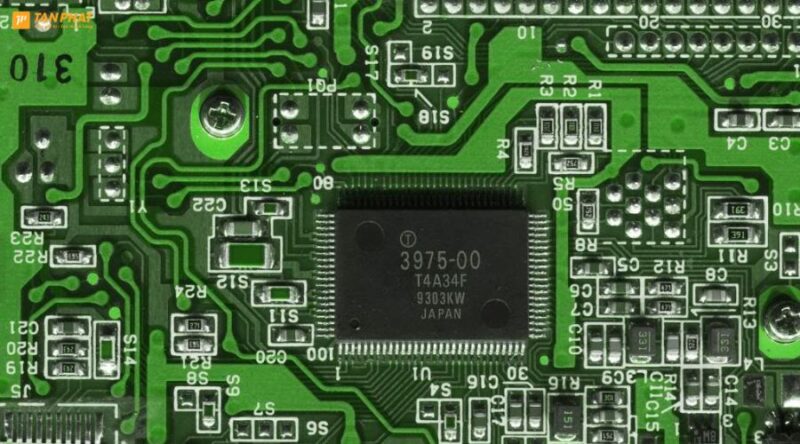

Lớp Silkscreen dùng để in ký hiệu linh kiện, số hiệu mạch, logo hoặc thông số kỹ thuật. Lớp này giúp kỹ thuật viên dễ dàng nhận diện vị trí hàn, phân biệt linh kiện, đồng thời thuận tiện cho việc lắp ráp, kiểm tra và bảo trì PCB.
Khi các lớp này kết hợp nhịp nhàng, PCB không chỉ đảm bảo độ ổn định điện tử, mà còn tối ưu về cơ học và thẩm mỹ, đáp ứng nhu cầu sử dụng trong nhiều thiết bị điện tử hiện đại.

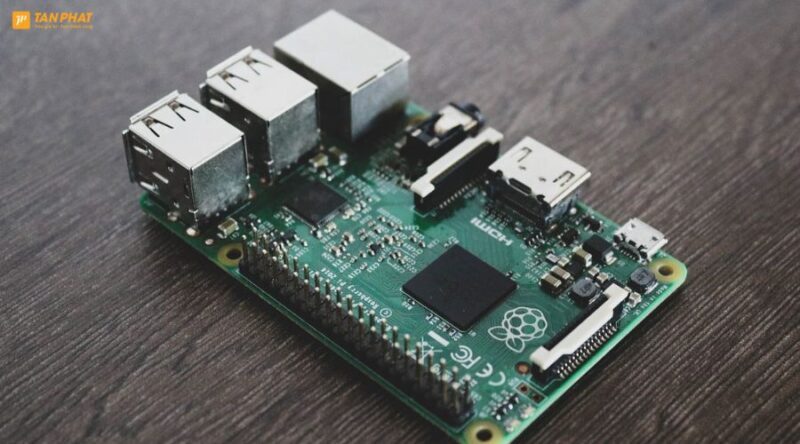

Các loại PCB phổ biến hiện nay
PCB hiện nay được phân loại dựa trên số lớp, cấu tạo vật liệu và ứng dụng. Một số loại phổ biến gồm:
PCB một lớp (Single-Layer PCB)
PCB một lớp là loại bảng mạch đơn giản nhất, chỉ có một lớp đồng dẫn điện trên bề mặt vật liệu cách điện. Lớp đồng này được bảo vệ bằng lớp hàn (solder mask) chống oxy hóa, cùng với lớp in lụa (silkscreen) để đánh dấu vị trí các linh kiện.
Loại PCB này thường chỉ dùng để kết nối các linh kiện cơ bản như điện trở, tụ điện, cuộn cảm. PCB một lớp được ưa chuộng trong các ứng dụng sản xuất hàng loạt, giá rẻ như máy tính cơ bản, radio, máy in và ổ cứng. Ưu điểm lớn nhất là thiết kế đơn giản, chi phí thấp và dễ chế tạo.
PCB hai lớp (Double-Layer PCB)
PCB hai lớp hay còn gọi là PCB hai mặt, có lớp đồng dẫn điện ở cả hai mặt trên và dưới của bảng mạch. Thiết kế này giúp tăng khả năng bố trí linh kiện, giảm kích thước mạch và giữ cho thiết bị gọn gàng hơn.
PCB hai lớp thường được dùng trong ngành công nghiệp điều khiển, bộ chuyển đổi, hệ thống UPS, HVAC, điện thoại, bộ khuếch đại và hệ thống giám sát nguồn. So với PCB một lớp, loại này linh hoạt hơn, chi phí vừa phải, phù hợp cho các ứng dụng cần tiết kiệm không gian mà vẫn đảm bảo hiệu suất.
PCB nhiều lớp (Multilayer PCB)
PCB nhiều lớp là loại PCB có ít nhất ba lớp đồng dẫn điện, xen kẽ với các lớp cách điện. Các lớp này được kết dính bằng prepreg để đảm bảo độ bền cơ học và cách nhiệt.
Loại PCB này thường được sử dụng trong các ứng dụng yêu cầu mạch nhỏ gọn, phức tạp, chẳng hạn như công nghệ GPS, hệ thống vệ tinh, thiết bị y tế, máy chủ lưu trữ dữ liệu, smartphone cao cấp. PCB đa lớp giúp tăng mật độ linh kiện, cải thiện hiệu suất tín hiệu và tiết kiệm không gian.
PCB dẻo (Flexible PCB – Flex PCB)
PCB dẻo được làm từ vật liệu mềm như polyimide, PEEK hoặc màng polyester dẫn điện trong suốt, cho phép bảng mạch uốn cong hoặc xoắn mà không ảnh hưởng đến chức năng.
PCB Flex có thể là một mặt, hai mặt hoặc nhiều lớp, thường được dùng trong các thiết bị đèn LED hữu cơ, LCD, pin năng lượng mặt trời linh hoạt, điện thoại di động, máy ảnh và laptop. Ưu điểm của PCB dẻo là linh hoạt, tiết kiệm không gian và phù hợp với thiết kế phức tạp.
PCB cứng (Rigid PCB)
PCB cứng được chế tạo từ vật liệu cứng, không thể uốn cong. PCB cứng có thể là một lớp, hai lớp hoặc nhiều lớp tùy vào thiết kế.
Loại PCB này có tuổi thọ cao, ổn định về cơ học và điện học, thường được dùng trong các bộ phận quan trọng của máy tính như RAM, GPU, CPU. PCB cứng nhiều lớp có thể đạt tới 9–10 lớp, giúp tiết kiệm diện tích trong các thiết bị phức tạp.
PCB dẻo – cứng (Rigid-Flex PCB)
PCB Rigid-Flex kết hợp sự linh hoạt của PCB dẻo và độ ổn định của PCB cứng, cho phép uốn cong, chịu sốc tốt và vẫn đảm bảo hiệu suất tương đương PCB cứng.
Loại này thường được sử dụng trong điện thoại thông minh, máy ảnh kỹ thuật số, thiết bị ô tô và các ứng dụng điện tử công nghiệp, nơi cần tích hợp linh kiện dày đặc nhưng vẫn giữ được độ bền và tính linh hoạt.

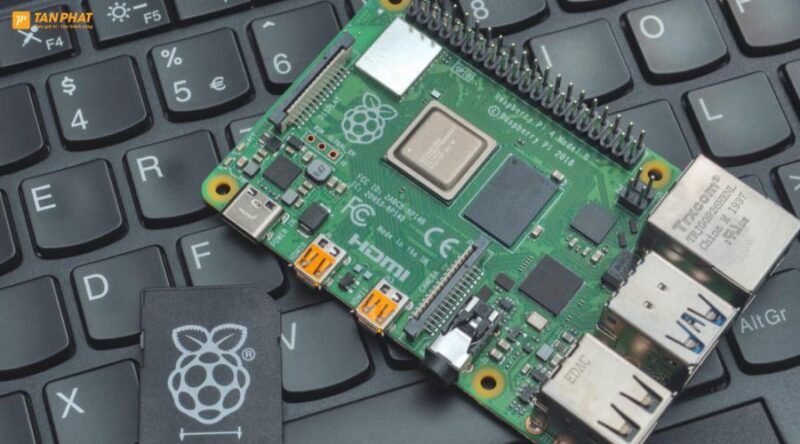

Vật liệu để chế tạo PCB là gì?
Vật liệu để chế tạo PCB Vật liệu PCB quyết định độ bền, khả năng cách điện, chịu nhiệt và độ ổn định cơ học. Dưới đây là các vật liệu phổ biến:
FR-4
FR-4 là vật liệu phổ biến nhất trong ngành sản xuất PCB, được làm từ sợi thủy tinh pha epoxy. Loại vật liệu này nổi bật với độ bền cơ học cao, khả năng cách điện tốt và chịu nhiệt ổn định, giúp PCB hoạt động bền bỉ trong các môi trường điện tử hiện đại. FR-4 thường được sử dụng cho PCB đa lớp, từ thiết bị gia dụng đến các thiết bị công nghiệp cao cấp.
FR-1 và FR-2
FR-1 và FR-2 là các loại vật liệu giá rẻ, chủ yếu dùng cho PCB một lớp đơn giản. FR-1 được làm từ giấy pha phenolic, trong khi FR-2 cũng tương tự nhưng chịu nhiệt kém hơn. Các vật liệu này phù hợp với thiết bị điện tử tiêu dùng tầm thấp, nơi chi phí sản xuất cần tối ưu.
CEM-1
CEM-1 là vật liệu lai giữa giấy và nhựa epoxy, được thiết kế để cải thiện độ bền so với FR-1/FR-2. Nó thường dùng cho PCB một hoặc hai lớp và được ứng dụng phổ biến trong thiết bị tầm trung, như máy tính, bộ điều khiển và các thiết bị điện tử tiêu chuẩn.
CEM-3
CEM-3 có cấu trúc tương tự CEM-1 nhưng với bề mặt mịn, ổn định hơn, giúp dễ dàng sản xuất PCB nhiều lớp. Vật liệu này thích hợp cho các thiết bị đòi hỏi độ chính xác cao, khả năng chịu nhiệt tốt và tuổi thọ dài, bao gồm các thiết bị công nghiệp và điện tử chính xác.
Polyimide
Polyimide là loại vật liệu chịu nhiệt vượt trội, thường được dùng cho PCB hoạt động trong môi trường khắc nghiệt như vũ trụ, y tế, hàng không và các thiết bị chuyên dụng. Ngoài khả năng chịu nhiệt, Polyimide còn có tính linh hoạt và bền cơ học cao, lý tưởng cho PCB nhiều lớp hoặc các mạch cần uốn cong.
Danh sách các phần mềm thiết kế mạch PCB phổ biến
Trong ngành công nghiệp điện tử, phần mềm thiết kế PCB đóng vai trò tối quan trọng, giúp kỹ sư và nhà thiết kế tạo ra các mạch in chuẩn xác, giảm sai sót và tối ưu hóa quy trình sản xuất. Dưới đây là các phần mềm phổ biến và ưu điểm nổi bật của từng loại:
- Eagle: Phần mềm nổi bật với giao diện thân thiện và dễ sử dụng, phù hợp cho người mới bắt đầu và các dự án nhỏ. Eagle cung cấp các thư viện linh kiện phong phú và khả năng xuất file chuẩn cho sản xuất PCB.
- EasyEDA: Đây là phần mềm thiết kế trực tuyến, cho phép tạo mạch, mô phỏng hoạt động và tích hợp trực tiếp với các nhà sản xuất PCB. EasyEDA thuận tiện cho việc cộng tác và làm việc từ bất kỳ thiết bị nào có kết nối internet.
- Altium Designer: Một công cụ chuyên nghiệp, hỗ trợ thiết kế mạch 3D, kiểm tra lỗi tự động, và quản lý dự án lớn. Altium được sử dụng phổ biến trong các dự án PCB phức tạp, yêu cầu độ chính xác cao.
- Multisim: Phần mềm mạnh về mô phỏng mạch điện, giúp người dùng kiểm tra lý thuyết trước khi đưa vào sản xuất. Multisim phù hợp với giáo dục, nghiên cứu và thiết kế mạch analog, digital.
- KiCad: Là phần mềm mã nguồn mở, cung cấp đầy đủ công cụ từ thiết kế sơ đồ, layout PCB đến xuất file Gerber. KiCad đặc biệt được ưa chuộng nhờ khả năng mở rộng linh hoạt và miễn phí, phù hợp cả học tập và dự án chuyên nghiệp.
Mỗi phần mềm đều có ưu điểm riêng, từ dễ sử dụng cho người mới, đến chuyên nghiệp cho các dự án phức tạp, giúp tối ưu hóa thiết kế PCB theo nhu cầu thực tế.
Tham khảo thêm:
- [Giải đáp] Google Form có phát hiện gian lận không?
- TOP 7+ Webcam cho PC, máy tính chất lượng tốt nhất 2025
Thuật ngữ thường gặp trong thiết kế và sản xuất mạch PCB là gì
Hiểu rõ các thuật ngữ PCB là yếu tố quan trọng để nắm vững quy trình thiết kế, sản xuất và giao tiếp trong ngành điện tử. Dưới đây là một số thuật ngữ cơ bản và ý nghĩa của chúng:
- Vòng khuyên (Annular Ring): Là vùng đồng bao quanh lỗ khoan trên PCB, giúp đảm bảo kết nối điện giữa linh kiện và lớp đồng.
- DRC (Design Rule Check): Là kiểm tra các quy tắc thiết kế PCB, bao gồm khoảng cách giữa các đường mạch, kích thước lỗ khoan, và các yêu cầu kỹ thuật khác. DRC giúp giảm lỗi sản xuất và tăng độ tin cậy cho PCB.
- Lỗ khoan (Drill): Lỗ trên PCB dùng để gắn linh kiện chân cắm, hoặc tạo kết nối giữa các lớp mạch (via).
- Finger Panel: Là phần panel đặc biệt dùng để cắm vào khe kết nối hoặc bo mạch khác, thường xuất hiện ở các thiết kế module hoặc board công nghiệp.
- Chuột cắn (Mouse Bites): Là các khe nhỏ trên PCB, dùng để dễ dàng tách các linh kiện hoặc panel nhỏ khỏi tấm PCB lớn.
Việc nắm vững những thuật ngữ này giúp kỹ sư và nhà thiết kế giao tiếp hiệu quả, giảm sai sót trong quá trình sản xuất, đồng thời đảm bảo PCB được thực hiện đúng chuẩn kỹ thuật và yêu cầu chất lượng.
FAQs
1. PCB có thể tái sử dụng được không?
Một số PCB có thể tái sử dụng hoặc tái chế linh kiện, nhưng hầu hết PCB sau khi hỏng sẽ khó phục hồi nguyên vẹn do lớp đồng và lớp vật liệu cách điện đã cố định.
2. Làm thế nào để kiểm tra chất lượng PCB trước khi sản xuất hàng loạt?
Kiểm tra PCB bao gồm test điện trở cách điện, kiểm tra continuity, test mạch in thử (prototype), và kiểm tra lớp solder mask, mực in, để đảm bảo mạch hoạt động đúng yêu cầu.
3. PCB có thể chịu được môi trường khắc nghiệt không?
PCB sử dụng vật liệu đặc biệt như Polyimide hoặc lớp phủ chống ẩm, chống nhiệt, có thể hoạt động trong môi trường nhiệt độ cao, ẩm, hoặc rung lắc mạnh.
4. Số lượng lớp PCB ảnh hưởng thế nào đến hiệu suất?
PCB nhiều lớp giúp giảm độ dài đường dẫn, giảm nhiễu tín hiệu, tăng hiệu suất truyền dữ liệu và khả năng chống nhiễu điện từ (EMI), nhưng chi phí sản xuất cao hơn.
5. PCB dẻo có giới hạn về kích thước hay độ uốn không?
PCB dẻo có thể uốn cong nhiều lần, nhưng vẫn có giới hạn về bán kính uốn. Uốn quá mức có thể gây nứt lớp đồng hoặc hư hại lớp cách điện.
6. Làm sao để bảo vệ PCB khỏi oxy hóa và hư hỏng?
PCB có thể được phủ lớp solder mask, phủ vàng, bạc, hoặc dùng lớp epoxy bảo vệ để ngăn oxy hóa và tăng tuổi thọ mạch.
