PWM là gì? Đặc điểm và công thức tính PWM

Trong lĩnh vực điện tử và tự động hóa, PWM (Pulse Width Modulation – điều chế độ rộng xung) được xem là một trong những kỹ thuật quan trọng nhất để điều khiển và tối ưu hiệu suất thiết bị. Từ việc chỉnh độ sáng đèn LED, tốc độ động cơ điện cho đến ứng dụng trong nguồn xung và âm thanh, PWM đều đóng vai trò như “cầu nối” giúp tiết kiệm năng lượng và kiểm soát chính xác tín hiệu. Vậy PWM là gì, có đặc điểm ra sao và công thức tính toán như thế nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ bản chất, nguyên lý hoạt động và ứng dụng thực tiễn của PWM trong đời sống cũng như công nghiệp.

PWM là gì?

PWM là viết tắt của Pulse Width Modulation hay còn gọi là điều chế độ rộng xung, là kỹ thuật điều khiển tín hiệu số thông qua việc thay đổi thời gian bật – tắt của xung vuông trong một chu kỳ nhất định.

Thay vì thay đổi điện áp liên tục, PWM sử dụng tỷ lệ thời gian bật (Duty Cycle) để điều chỉnh công suất trung bình cung cấp cho tải, từ đó giúp điều khiển động cơ, đèn LED, hệ thống sưởi hay các thiết bị điện tử khác một cách chính xác và hiệu quả.

Tín hiệu PWM được dùng phổ biến trong vi điều khiển, Arduino, Raspberry Pi hay các mạch điện tử công nghiệp.

pwm-la-gi

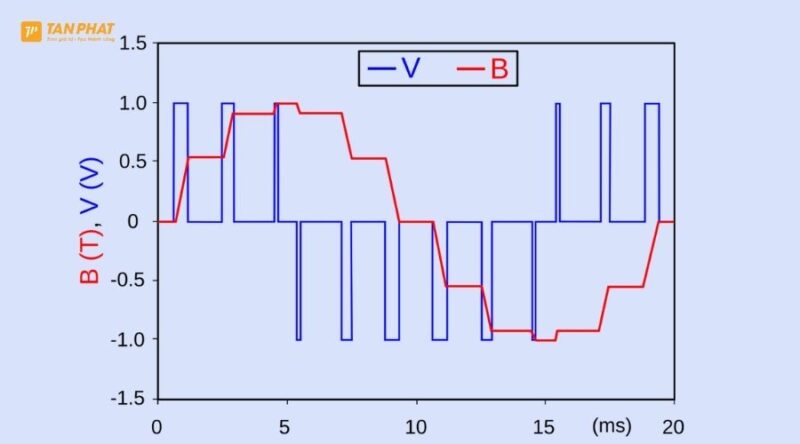

Đặc điểm nổi bật của PWM là gì?

Dưới đây là phiên bản gạch đầu dòng cho các đặc điểm nổi bật của PWM:

pwm-la-gi (2)
  • Duty Cycle (Chu kỳ hoạt động): Là tỷ lệ phần trăm thời gian tín hiệu ở mức cao so với tổng chu kỳ xung. Ví dụ, duty cycle 50% nghĩa là xung bật một nửa thời gian và tắt một nửa thời gian, giúp tải nhận một nửa công suất. Duty cycle 25% → tải nhận 1/4 công suất, duty cycle 75% → tải nhận 3/4 công suất.
  • Điều khiển điện năng hiệu quả: PWM điều chỉnh thời gian bật/tắt của xung thay vì thay đổi điện áp liên tục, giúp tiết kiệm năng lượng và kiểm soát công suất trung bình cung cấp cho tải. Cách này ứng dụng rộng rãi trong động cơ DC, quạt, đèn LED và các hệ thống sưởi hoặc bộ nguồn.
  • Tần số cố định, dễ kiểm soát: PWM thường dùng tần số cố định, chỉ thay đổi độ rộng xung để điều chỉnh công suất. Điều này giúp hoạt động của thiết bị ổn định, ánh sáng LED không nhấp nháy và động cơ quay mượt mà. Tần số cao cho ánh sáng mịn, tần số thấp dễ kiểm soát cho các ứng dụng cơ bản.

Nguyên lý hoạt động của độ rộng xung PWM là gì?

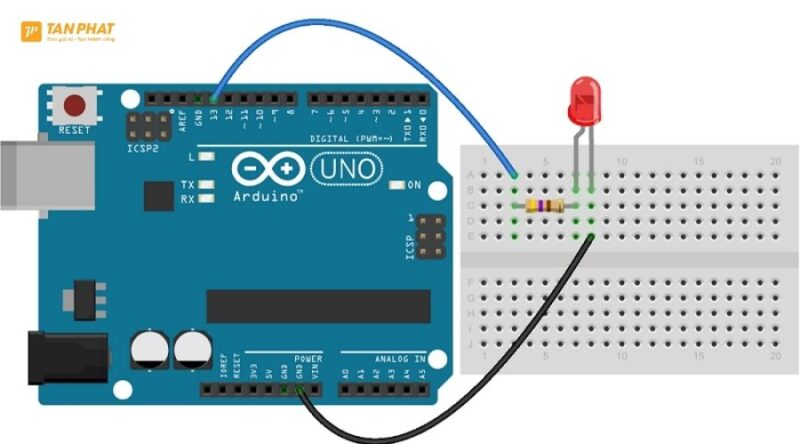

Nguyên lý cơ bản của PWM là thay đổi thời gian bật – tắt của xung vuông trong một chu kỳ cố định.

pwm-la-gi (3)
  • Tạo xung vuông: PWM tạo ra một chuỗi xung vuông liên tiếp, mỗi xung gồm hai trạng thái: “bật” (mức điện áp cao) và “tắt” (mức điện áp thấp). Tần số của các xung này thường được cố định để đảm bảo hoạt động ổn định của thiết bị.
  • Thay đổi độ rộng xung: Nguyên lý cốt lõi của PWM là điều chỉnh độ dài phần “bật” trong mỗi chu kỳ xung. Chu kỳ nhiệm vụ (duty cycle) được tính bằng tỷ lệ thời gian “bật” so với tổng chu kỳ. Ví dụ, duty cycle 50% nghĩa là phần “bật” bằng phần “tắt”, duty cycle 75% nghĩa là phần “bật” chiếm 3/4 chu kỳ.
  • Điều khiển công suất trung bình: Khi duty cycle tăng (phần “bật” lâu hơn), công suất trung bình cung cấp cho tải sẽ lớn hơn. Ngược lại, duty cycle giảm (phần “bật” ngắn hơn) sẽ làm công suất trung bình nhỏ hơn. Nhờ vậy, PWM có thể điều chỉnh hiệu quả điện năng cung cấp mà không cần thay đổi điện áp liên tục.
  • Ứng dụng linh hoạt: Nhờ khả năng kiểm soát công suất trung bình chính xác, PWM được dùng phổ biến trong điều khiển động cơ DC, điều chỉnh độ sáng đèn LED, bộ nguồn, quạt điện và các thiết bị điện tử cần tiết kiệm năng lượng.

Công thức tính giá trị trung bình của điện áp ra tải trong PWM

Điện áp trung bình (Ud) của tải khi điều khiển bằng phương pháp PWM có thể tính theo công thức:

Ud = Umax × (t1 / T) hay Ud = Umax × D

Trong đó:

  • Ud: giá trị trung bình của điện áp ra tải (V).
  • Umax: giá trị điện áp cực đại của tín hiệu PWM (V).
  • t1: khoảng thời gian van G được mở (tín hiệu ở mức cao) trong một chu kỳ PWM (giây).
  • T: chu kỳ toàn phần của tín hiệu PWM (giây).
  • D: hệ số điều chế xung hay Duty Cycle, được tính theo phần trăm (%), chính là tỉ lệ t1/T.

Ví dụ: Nếu điện áp cực đại Umax = 12V, chu kỳ tín hiệu PWM là 10 ms và thời gian mức cao t1 = 5 ms, thì:

Điện áp trung bình Ud = 12 × 0,5 = 6V

Duty Cycle D = 5/10 = 50%

Ưu điểm và nhược điểm của độ rộng xung PWM là gì

Ưu điểm của PWM

PWM (Pulse Width Modulation) mang lại nhiều lợi ích vượt trội, đặc biệt trong các ứng dụng điện tử, tự động hóa và điều khiển:

  • Tiết kiệm năng lượng, giảm tổn hao nhiệt: Thay vì điều chỉnh điện áp bằng cách tiêu tán năng lượng (như điện trở), PWM điều khiển bằng cách bật/tắt nhanh, giúp mạch gần như không hao phí điện năng khi chuyển mạch, từ đó tiết kiệm năng lượng và hạn chế sinh nhiệt.
  • Điều chỉnh linh hoạt điện áp và công suất ra tải: Thông qua việc thay đổi chu kỳ xung (duty cycle), người dùng có thể dễ dàng kiểm soát điện áp trung bình cấp cho tải, từ đó điều chỉnh công suất một cách chính xác.
  • Ứng dụng đa dạng trong nhiều lĩnh vực: PWM được sử dụng trong rất nhiều ngành: từ điều khiển động cơ, chiếu sáng bằng LED, xử lý âm thanh cho đến truyền thông và các hệ thống nhúng.
  • Đem lại sự mượt mà trong điều khiển thiết bị: Với khả năng thay đổi duty cycle theo từng mức nhỏ, PWM cho phép điều khiển mượt mà các thông số như: Tốc độ quay của động cơ, Độ sáng của đèn LED, Âm lượng của loa hoặc thiết bị âm thanh.

Nhược điểm của PWM là gì?

Bên cạnh các lợi ích, PWM cũng tồn tại một số hạn chế nhất định:

  • Có thể gây nhiễu điện từ (EMI): Do bản chất bật/tắt liên tục ở tần số cao, PWM dễ tạo ra nhiễu điện từ. Nếu không có bộ lọc hoặc mạch bảo vệ, tín hiệu này có thể ảnh hưởng đến các thiết bị điện tử khác.
  • Yêu cầu mạch điều khiển phức tạp hơn: Để tạo ra tín hiệu PWM ổn định, cần có vi điều khiển, IC chuyên dụng hoặc phần mềm lập trình. Ngoài ra, các linh kiện bán dẫn như MOSFET, IGBT cũng phải đủ chất lượng để đáp ứng tần số chuyển mạch cao.
  • Một số tải nhạy cảm có thể bị ảnh hưởng: Với những thiết bị analog hoặc cảm biến chính xác, nếu tần số PWM quá thấp có thể tạo ra dao động, méo tín hiệu hoặc tiếng ồn. Điều này đòi hỏi việc thiết kế tần số và bộ lọc phải phù hợp với từng ứng dụng cụ thể.

PWM là một phương pháp điều khiển mạnh mẽ, tiết kiệm và linh hoạt. Tuy nhiên, để đạt hiệu quả tối ưu, người dùng cần cân nhắc kỹ giữa ưu điểm – nhược điểm và có giải pháp thiết kế phù hợp.

Ứng dụng thực tế của PWM là gì?

PWM (Pulse Width Modulation – điều chế độ rộng xung) được xem là công nghệ cốt lõi trong rất nhiều hệ thống điện – điện tử hiện đại. Với khả năng điều khiển linh hoạt, tiết kiệm năng lượng và dễ dàng tích hợp, PWM được ứng dụng rộng rãi trong nhiều lĩnh vực quan trọng:

  • Điều khiển động cơ điện: PWM giúp thay đổi tốc độ, đảo chiều động cơ và tối ưu điện năng, được dùng trong quạt, máy bơm, robot và các hệ thống tự động hóa.
  • Chiếu sáng LED: Bằng cách điều chỉnh chu kỳ xung, PWM cho phép kiểm soát độ sáng LED mượt mà, hạn chế nhấp nháy, tiết kiệm điện năng và tăng tuổi thọ.
  • Nguồn xung (SMPS): PWM đóng vai trò then chốt trong việc ổn định điện áp, thực hiện các chuyển đổi DC-DC, DC-AC với hiệu suất cao và tổn hao thấp.
  • Âm thanh – Audio: Trong các mạch âm thanh, PWM được ứng dụng để điều chỉnh âm lượng loa và tạo tín hiệu điều chế cho ampli số.
  • Truyền thông số: PWM có thể mã hóa dữ liệu dựa trên độ rộng xung, phục vụ trong một số hệ thống truyền thông số chuyên dụng.
  • Điện tử công suất: PWM là nguyên lý điều khiển chính trong biến tần, bộ lưu điện UPS, sạc pin thông minh và nhiều thiết bị điện công suất cao.

Cách để tạo ra xung PWM

Có nhiều phương pháp để tạo tín hiệu PWM, tùy thuộc vào yêu cầu ứng dụng và loại mạch sử dụng. Trong thực tế, hai cách phổ biến nhất là tạo bằng mạch phần cứng và lập trình phần mềm.

Tạo xung vuông bằng phương pháp so sánh (Comparator)

Phương pháp tạo xung vuông bằng phương pháp so sánh sử dụng mạch so sánh (Comparator) để so sánh một điện áp tham chiếu (Vref) với tín hiệu sóng mang dạng răng cưa (sawtooth) hoặc sóng tam giác.

Cách tạo xung:

  • Khi giá trị của tín hiệu tham chiếu lớn hơn sóng mang → đầu ra ở mức cao (logic 1).
  • Khi giá trị tham chiếu nhỏ hơn sóng mang → đầu ra ở mức thấp (logic 0).

Đây là phương pháp tạo PWM cơ bản, được ứng dụng rộng rãi trong các mạch nguồn xung, mạch điều khiển động cơ và các bộ biến đổi công suất. Ưu điểm là tín hiệu ổn định, dễ đồng bộ và ít phụ thuộc vào phần mềm.

Tạo xung vuông bằng phần mềm (vi điều khiển)

Tạo xung vuông bằng phần mềm là phương pháp sử dụng các vi điều khiển như Arduino, STM32, PIC, ESP32… thường được tích hợp sẵn bộ tạo PWM trong phần cứng (timers/counters). Lập trình viên chỉ cần viết code để điều chỉnh chu kỳ xung (duty cycle) theo mong muốn.

Cách thực hiện:

  • Lập trình bằng ngôn ngữ C, C++ hoặc Arduino IDE để điều khiển tần số và duty cycle.
  • Thay đổi thông số PWM thông qua phần mềm một cách linh hoạt mà không cần can thiệp vào phần cứng.

Phương pháp này phù hợp cho các ứng dụng cần thay đổi tín hiệu liên tục, ví dụ như điều khiển LED, động cơ servo, mạch âm thanh. Ưu điểm là linh hoạt, dễ mở rộng, nhưng có thể bị giới hạn bởi tốc độ xử lý của vi điều khiển.

Tham khảo thêm:

Làm thế nào để biết đèn có PWM cao hay thấp?

PWM (điều chế độ rộng xung) được dùng để điều chỉnh độ sáng LED, nhưng tần số PWM cao hay thấp sẽ ảnh hưởng trực tiếp đến chất lượng ánh sáng và sức khỏe thị giác.

  • PWM tần số thấp (dưới 500 Hz), ánh sáng phát ra bị ngắt quãng, dễ gây hiện tượng nhấp nháy (flicker). Khi sử dụng lâu dài, mắt người có thể bị mỏi, nhức đầu hoặc khó chịu, đặc biệt trong môi trường làm việc và học tập.
  • PWM tần số cao (trên 1 kHz) cho ánh sáng ổn định, mượt mà và khó phát hiện nhấp nháy bằng mắt thường. Loại này an toàn hơn cho thị lực và thường được ứng dụng trong văn phòng, phòng học, studio quay phim – chụp ảnh.

Cách kiểm tra đơn giản nhất là dùng camera điện thoại quay trực tiếp vào nguồn sáng LED. Nếu thấy các vệt sáng chạy ngang hoặc dọc → đèn dùng PWM thấp; nếu hình ảnh mượt, không có vệt → PWM cao. Ngoài ra, có thể lắc nhanh một vật nhỏ trước ánh sáng để quan sát bóng mờ, hoặc dùng máy đo chuyên dụng để xác định chính xác tần số PWM.

Kết luận

Có thể thấy, PWM (điều chế độ rộng xung) không chỉ là một khái niệm kỹ thuật mà còn là nền tảng quan trọng trong nhiều ứng dụng điện – điện tử hiện đại. Với khả năng điều chỉnh điện áp, công suất và tín hiệu một cách chính xác, PWM mang lại hiệu quả cao trong tiết kiệm năng lượng, điều khiển thiết bị và tối ưu trải nghiệm người dùng. Hiểu rõ đặc điểm và công thức tính PWM là gì sẽ giúp bạn áp dụng linh hoạt trong nhiều lĩnh vực, từ chiếu sáng, điều khiển động cơ đến hệ thống âm thanh và truyền thông số. Đây chính là “chìa khóa” giúp nâng cao hiệu quả vận hành trong cả đời sống và công nghiệp.
