Trong cuộc sống hiện đại và các ngành công nghiệp ngày nay, việc đo lường nhiệt độ chính xác đóng vai trò vô cùng quan trọng trong việc kiểm soát chất lượng sản phẩm, đảm bảo an toàn và tối ưu hóa quy trình vận hành. Cảm biến nhiệt độ chính là thiết bị then chốt giúp thực hiện nhiệm vụ này một cách hiệu quả. Vậy cảm biến nhiệt độ là gì, nguyên lý hoạt động ra sao và ứng dụng trong thực tế như thế nào? Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn tổng quan và chi tiết về thiết bị quan trọng này.
Khái niệm cảm biến nhiệt độ là gì?
Cảm biến nhiệt độ là một thiết bị điện tử hoặc cơ điện tử được thiết kế để đo và giám sát nhiệt độ trong nhiều môi trường và ứng dụng khác nhau, từ các quy trình công nghiệp phức tạp đến các thiết bị gia dụng hàng ngày. Chức năng chính của cảm biến nhiệt độ là phát hiện sự thay đổi nhiệt độ và chuyển đổi giá trị nhiệt này thành tín hiệu điện (thường là điện áp, dòng điện hoặc điện trở) để hệ thống điều khiển hoặc thiết bị đọc có thể xử lý và hiển thị.
Nhờ vào khả năng chuyển đổi tín hiệu nhiệt độ thành dạng điện tử, cảm biến nhiệt độ giúp tự động hóa các quá trình kiểm soát nhiệt độ, đảm bảo tính chính xác và ổn định trong hoạt động sản xuất, lưu trữ, hoặc các ứng dụng đòi hỏi kiểm soát môi trường nghiêm ngặt. Ví dụ như trong hệ thống điều hòa không khí, lò hơi công nghiệp, thiết bị y tế, hay trong các hệ thống giám sát nhiệt độ thực phẩm và dược phẩm.
Nguyên lý hoạt động của cảm biến nhiệt độ
Cảm biến nhiệt độ hoạt động dựa trên sự biến đổi các tính chất vật lý hoặc điện tử đặc trưng của vật liệu khi nhiệt độ thay đổi. Mỗi loại cảm biến sẽ ứng dụng một nguyên lý vật lý riêng để phát hiện và chuyển đổi nhiệt độ thành tín hiệu điện có thể đo lường và xử lý được.
Một trong những nguyên lý phổ biến nhất là sự thay đổi điện trở theo nhiệt độ. Khi nhiệt độ tại điểm đo tăng hoặc giảm, cấu trúc vật liệu bên trong cảm biến sẽ phản ứng bằng cách làm thay đổi điện trở của nó. Ví dụ, trong các cảm biến nhiệt điện trở (RTD – Resistance Temperature Detector), điện trở kim loại như platinum sẽ tăng dần theo nhiệt độ, và giá trị điện trở này được đo để xác định nhiệt độ tương ứng.

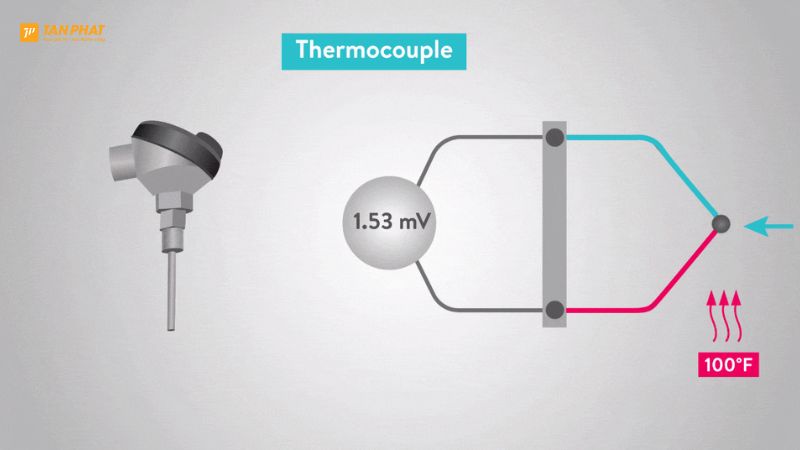

Ngoài ra, một số cảm biến dựa vào hiệu ứng nhiệt điện (Seebeck effect), trong đó một cặp vật liệu dẫn điện khác nhau khi được nối với nhau sẽ tạo ra một hiệu điện thế (điện áp) tỷ lệ thuận với sự chênh lệch nhiệt độ giữa hai điểm. Đây chính là nguyên lý hoạt động của các cặp nhiệt điện (thermocouple). Tín hiệu điện áp sinh ra rất nhỏ và cần được khuếch đại, nhưng lại có ưu điểm đo được nhiệt độ trong phạm vi rất rộng và phản hồi nhanh.
Khi cảm biến ghi nhận sự thay đổi nhiệt độ tại điểm đo, tín hiệu điện phản ánh mức nhiệt đó sẽ được truyền qua dây dẫn tới bộ điều khiển trung tâm hoặc thiết bị hiển thị. Tại đây, tín hiệu được chuyển đổi, xử lý và hiển thị dưới dạng số hoặc đồ thị, cho phép người dùng theo dõi hoặc điều chỉnh quá trình nhiệt độ một cách chính xác và kịp thời.

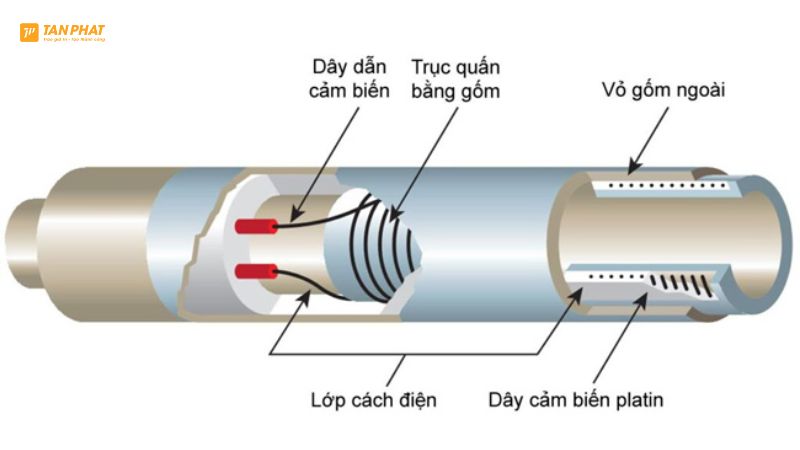

Cấu tạo của cảm biến nhiệt độ
Cảm biến nhiệt độ thường được thiết kế với cấu trúc nhiều lớp, mỗi bộ phận đều đảm nhận một vai trò quan trọng để đảm bảo khả năng đo chính xác, độ bền và khả năng hoạt động ổn định trong các điều kiện môi trường khác nhau. Cấu tạo cơ bản của cảm biến nhiệt độ gồm các thành phần sau:
- Bộ phận cảm biến (Phần tử cảm biến): Đây là bộ phận chính trực tiếp tiếp xúc với môi trường hoặc vật thể cần đo nhiệt độ. Nó thường được làm từ các vật liệu có tính chất vật lý hoặc điện tử thay đổi theo nhiệt độ như kim loại (platinum, nickel), oxit kim loại, hoặc bán dẫn. Bộ phận cảm biến có nhiệm vụ chuyển đổi nhiệt độ thành tín hiệu điện như điện trở, điện áp hoặc dòng điện.
- Dây dẫn kết nối: Dây dẫn có nhiệm vụ truyền tín hiệu điện từ bộ phận cảm biến đến các thiết bị xử lý hoặc hiển thị. Đối với một số loại cảm biến như RTD, dây dẫn cũng có thể được sử dụng để bù nhiệt độ hoặc giảm sai số trong quá trình truyền tín hiệu.
- Vật liệu cách điện (gốm hoặc nhựa cách điện): Để đảm bảo an toàn và độ chính xác trong quá trình truyền tín hiệu, cảm biến được trang bị lớp cách điện bao quanh dây dẫn và bộ phận cảm biến. Vật liệu cách điện thường là gốm hoặc nhựa chịu nhiệt, có khả năng cách điện tốt và chịu được môi trường khắc nghiệt.
- Chất làm đầy: Một số cảm biến có phần lõi chứa chất làm đầy, thường là các loại gel hoặc bột đặc biệt, giúp bảo vệ bộ phận cảm biến khỏi sự rung động, ẩm ướt và các tác động cơ học bên ngoài. Chất làm đầy còn giúp truyền nhiệt đều hơn tới bộ phận cảm biến, tăng độ chính xác đo.
- Lớp vỏ bảo vệ: Lớp vỏ ngoài của cảm biến thường làm bằng kim loại không gỉ hoặc hợp kim đặc biệt nhằm bảo vệ toàn bộ bộ phận bên trong khỏi va đập, ăn mòn, bụi bẩn và hóa chất. Lớp vỏ này đảm bảo cảm biến hoạt động ổn định trong môi trường công nghiệp hoặc ngoài trời.
- Đầu kết nối: Đầu kết nối là phần tiếp xúc giữa cảm biến và hệ thống đo hoặc bộ điều khiển. Nó có thể là các loại giắc cắm, cọc nối hoặc đầu ren tùy theo thiết kế và mục đích sử dụng. Đầu kết nối giúp việc lắp đặt và bảo trì cảm biến trở nên thuận tiện hơn.
Cấu tạo chắc chắn và tinh tế của cảm biến nhiệt độ là yếu tố then chốt giúp thiết bị có thể đo nhiệt độ chính xác, bền bỉ và hoạt động ổn định trong nhiều môi trường khác nhau, từ công nghiệp, y tế cho đến đời sống hàng ngày.

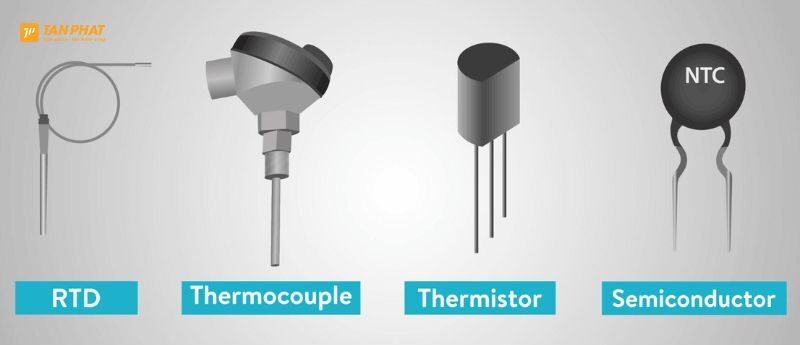

Phân loại cảm biến nhiệt độ
Cảm biến nhiệt độ được phân loại dựa trên nguyên lý hoạt động và cấu tạo vật liệu, giúp người dùng lựa chọn thiết bị phù hợp với từng ứng dụng cụ thể. Dưới đây là các loại cảm biến nhiệt độ phổ biến:
Cảm biến nhiệt độ – Cặp nhiệt điện (Thermocouple):
Cặp nhiệt điện hoạt động dựa trên hiệu ứng Seebeck, trong đó hai kim loại khác nhau được nối với nhau tạo thành một mối nối nhiệt, khi nhiệt độ thay đổi sẽ tạo ra một điện áp tương ứng. Loại cảm biến này có ưu điểm chịu được nhiệt độ rất cao, phản hồi nhanh và giá thành thấp. Thường được dùng trong công nghiệp chế biến, luyện kim, nhiệt điện.
Cảm biến nhiệt điện trở (RTD – Resistance Temperature Detector)
Cảm biến nhiệt điện trở đo nhiệt độ dựa trên sự thay đổi điện trở của kim loại (thường là platinum hoặc nickel) theo nhiệt độ. RTD có độ chính xác cao, ổn định và tuổi thọ lâu dài, phù hợp cho các ứng dụng cần đo nhiệt độ chính xác như trong phòng thí nghiệm, nhà máy sản xuất.
Cảm biến điện trở oxit kim loại (Thermistor)
Đây là loại cảm biến sử dụng các vật liệu oxit kim loại có điện trở thay đổi theo nhiệt độ theo cách phi tuyến tính. Thermistor có độ nhạy cao với nhiệt độ và thường được sử dụng trong các thiết bị điện tử, y tế và điều khiển nhiệt độ trong gia dụng.
Cảm biến nhiệt bán dẫn
Loại cảm biến này sử dụng các mạch tích hợp bán dẫn để đo nhiệt độ, thường có kích thước nhỏ, dễ tích hợp và giá thành thấp. Chúng thường được dùng trong các thiết bị điện tử tiêu dùng hoặc các ứng dụng đòi hỏi cảm biến nhỏ gọn.

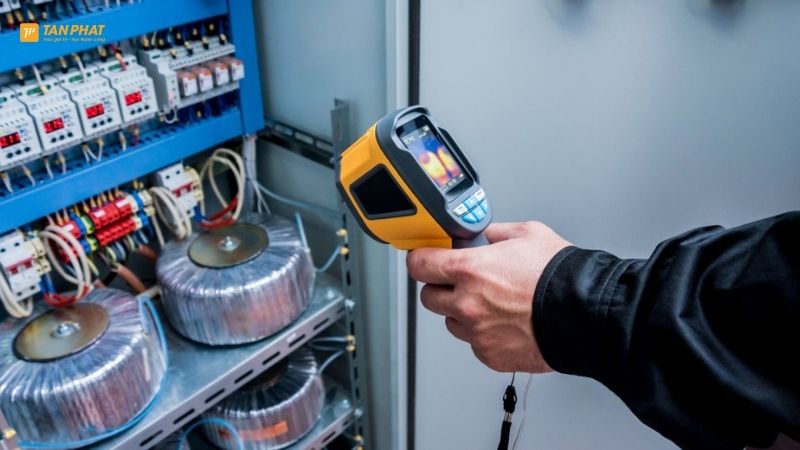

Nhiệt kế bức xạ (Radiation Thermometer hoặc Pyrometer)
Nhiệt kế bức xạ đo nhiệt độ dựa trên bức xạ hồng ngoại phát ra từ bề mặt vật thể mà không cần tiếp xúc trực tiếp. Loại này rất thích hợp để đo nhiệt độ của vật thể chuyển động nhanh hoặc ở nhiệt độ rất cao, chẳng hạn như trong luyện kim hoặc kiểm tra thiết bị.
Mỗi loại cảm biến nhiệt độ đều có ưu nhược điểm riêng, phù hợp với các môi trường và yêu cầu đo khác nhau. Việc lựa chọn đúng loại cảm biến sẽ giúp nâng cao hiệu quả và độ chính xác trong việc giám sát nhiệt độ.
Các thông số của cảm biến nhiệt độ
- Dải đo nhiệt độ (Temperature Range): Đây là khoảng nhiệt độ mà cảm biến có thể đo chính xác và hoạt động ổn định. Dải đo rộng hay hẹp tùy thuộc vào loại cảm biến và vật liệu cấu tạo. Ví dụ, cặp nhiệt điện có thể đo từ vài chục đến hơn 1.700°C, trong khi cảm biến nhiệt điện trở RTD thường đo trong khoảng -200°C đến 850°C. Việc chọn cảm biến với dải đo phù hợp giúp đảm bảo thiết bị không bị hư hại và cung cấp kết quả chính xác trong điều kiện làm việc.
- Độ chính xác (Accuracy): Độ chính xác cho biết cảm biến có thể đo nhiệt độ gần với giá trị thực đến mức nào. Thông số này thường được biểu thị bằng ± độ C hoặc ± phần trăm trên dải đo. Độ chính xác cao rất quan trọng trong các ứng dụng yêu cầu kiểm soát nhiệt độ nghiêm ngặt như trong y tế, sản xuất dược phẩm hoặc nghiên cứu khoa học.
- Thời gian phản hồi (Response Time): Thời gian phản hồi là khoảng thời gian cảm biến cần để phản ánh chính xác sự thay đổi nhiệt độ. Thời gian này càng ngắn thì cảm biến càng nhanh chóng bắt kịp sự thay đổi nhiệt độ môi trường, rất cần thiết trong các ứng dụng đòi hỏi điều khiển nhiệt độ tức thì như lò nung, hệ thống HVAC hoặc các quy trình tự động.
- Kiểu kết nối dây (Wiring Type): Cảm biến nhiệt độ có thể có các kiểu kết nối khác nhau như 2 dây, 3 dây hoặc 4 dây. Số lượng dây ảnh hưởng đến độ chính xác và khả năng chống nhiễu tín hiệu. Ví dụ, cảm biến RTD 4 dây thường cho kết quả chính xác hơn do bù trừ được điện trở của dây dẫn, trong khi loại 2 dây đơn giản và tiết kiệm chi phí hơn nhưng có thể kém chính xác.
- Vật liệu vỏ bảo vệ (Protective Sheath Material): Vỏ bảo vệ cảm biến có nhiệm vụ bảo vệ các bộ phận bên trong khỏi môi trường khắc nghiệt như hóa chất, nhiệt độ cao, va đập hoặc ăn mòn. Các vật liệu phổ biến bao gồm thép không gỉ, inox, hoặc hợp kim đặc biệt. Việc chọn vật liệu phù hợp giúp kéo dài tuổi thọ cảm biến và đảm bảo độ bền trong các môi trường công nghiệp khó khăn.
- Chuẩn bảo vệ IP (Ingress Protection Rating): Chuẩn IP đánh giá khả năng chống bụi và chống nước của cảm biến theo các cấp độ từ IP00 đến IP68 hoặc cao hơn. Trong các môi trường có nhiều bụi bẩn hoặc ẩm ướt như ngoài trời, nhà máy chế biến thực phẩm hay môi trường hóa chất, cảm biến cần đạt chuẩn IP phù hợp để hoạt động ổn định và an toàn.
Việc hiểu rõ và cân nhắc kỹ từng thông số kỹ thuật này sẽ giúp bạn lựa chọn được cảm biến nhiệt độ phù hợp nhất với nhu cầu, môi trường sử dụng và yêu cầu kỹ thuật của hệ thống, từ đó đảm bảo hiệu quả đo lường và độ bền của thiết bị.
Một vài lưu ý cần thiết khi mua và sử dụng cảm biến nhiệt độ
Tuân thủ những lưu ý dưới đây sẽ giúp bạn chọn được cảm biến nhiệt độ phù hợp, hoạt động ổn định và kéo dài tuổi thọ thiết bị trong các ứng dụng công nghiệp và đời sống hàng ngày.
- Xác định đúng phạm vi nhiệt độ cần đo: Trước khi chọn mua, bạn cần biết chính xác khoảng nhiệt độ mà cảm biến sẽ đo trong quá trình vận hành. Việc chọn cảm biến có dải đo phù hợp sẽ giúp đảm bảo độ chính xác, tránh hiện tượng quá tải hoặc hư hỏng thiết bị khi nhiệt độ vượt quá giới hạn.
- Chọn loại cảm biến phù hợp với môi trường sử dụng (khí, lỏng, rắn): Mỗi môi trường đo sẽ có yêu cầu riêng về loại cảm biến, vật liệu cấu tạo và thiết kế. Ví dụ, cảm biến dùng trong môi trường lỏng cần có khả năng chống thấm tốt, trong khi cảm biến đo trong môi trường khí hoặc bề mặt rắn có thể cần dạng đầu dò khác nhau để tiếp xúc hiệu quả và bền bỉ.
- Đảm bảo chuẩn kết nối và tương thích với thiết bị điều khiển: Cảm biến nhiệt độ phải phù hợp với chuẩn kết nối và tín hiệu của hệ thống điều khiển hoặc thiết bị hiển thị đang sử dụng. Việc kiểm tra kỹ các chuẩn như điện áp đầu ra, kiểu dây nối, và giao thức truyền dữ liệu sẽ giúp tránh những trục trặc không cần thiết khi lắp đặt.
- Kiểm tra chỉ số bảo vệ để phù hợp với môi trường khắc nghiệt: Nếu cảm biến được sử dụng trong môi trường có bụi, nước, hóa chất hoặc nhiệt độ cực đoan, việc chọn cảm biến có chuẩn bảo vệ IP thích hợp là điều cần thiết để tăng tuổi thọ và độ bền của thiết bị.
- Lựa chọn nhà cung cấp uy tín để đảm bảo chất lượng và dịch vụ: Một nhà cung cấp đáng tin cậy sẽ cung cấp sản phẩm chính hãng, có chứng nhận chất lượng và dịch vụ hỗ trợ kỹ thuật tốt. Điều này giúp bạn yên tâm trong quá trình vận hành và xử lý nhanh các sự cố phát sinh.
Tóm lại, cảm biến nhiệt độ là thiết bị không thể thiếu trong nhiều lĩnh vực công nghiệp và đời sống nhờ khả năng đo và giám sát nhiệt độ chính xác, kịp thời. Việc hiểu rõ về nguyên lý hoạt động, cấu tạo, cũng như phân loại và các thông số kỹ thuật giúp người dùng lựa chọn cảm biến phù hợp với từng ứng dụng cụ thể. Đồng thời, chú ý đến các lưu ý khi mua và sử dụng sẽ đảm bảo cảm biến hoạt động hiệu quả, bền bỉ, góp phần nâng cao hiệu suất và an toàn trong quá trình vận hành.
