Chuẩn giao tiếp RS485 là một trong những chuẩn truyền thông công nghiệp phổ biến nhất hiện nay nhờ khả năng truyền dữ liệu ổn định ở khoảng cách xa và môi trường nhiễu điện cao. Trong bài viết này, hãy cùng Tân Phát tìm hiểu chi tiết về khái niệm RS485, cấu tạo, nguyên lý hoạt động cũng như các ứng dụng thực tế của nó.

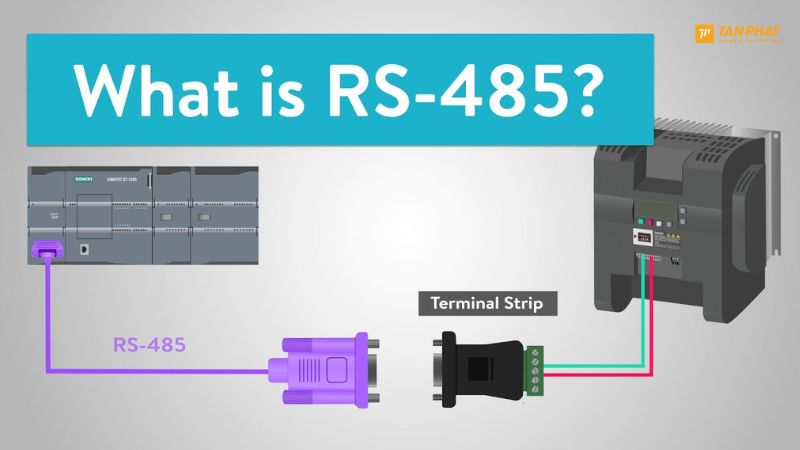

Giao tiếp RS485 là gì?
RS485 là một chuẩn truyền thông nối tiếp tốc độ cao, được thiết kế để truyền tải tín hiệu điện tử giữa nhiều thiết bị trong cùng một mạng như máy tính, PLC (Programmable Logic Controller), cảm biến, bộ điều khiển và các hệ thống tự động hóa. Còn được gọi là EIA-485 hoặc TIA-485(A), RS485 nổi bật nhờ khả năng truyền dữ liệu ổn định, phạm vi kết nối xa và khả năng hoạt động trong môi trường có nhiễu điện từ cao.
Chuẩn RS485 hỗ trợ kết nối lên đến 32 thiết bị truyền và 32 thiết bị nhận trên cùng một bus dữ liệu mà chỉ cần sử dụng 2 dây tín hiệu xoắn đôi và 1 dây nối đất. Với thiết kế này, RS485 không chỉ tiết kiệm chi phí dây dẫn mà còn dễ triển khai trong môi trường công nghiệp hoặc hệ thống mở rộng. Đặc biệt, RS485 có thể truyền tín hiệu ổn định trong khoảng cách lên đến 1.200 mét, và khi kết hợp với bộ lặp tín hiệu (repeater), khoảng cách này có thể tăng lên đáng kể.
Nhờ vào những ưu điểm vượt trội, RS485 được ứng dụng rộng rãi trong các lĩnh vực như:
- Hệ thống bán hàng (POS)
- Tự động hóa tòa nhà và công nghiệp
- Giao tiếp giữa các thiết bị trong hệ thống SCADA
- Các thiết bị giám sát và điều khiển từ xa
Khả năng chống nhiễu tốt, truyền dữ liệu ổn định, dễ dàng kết nối nhiều thiết bị và triển khai trong phạm vi lớn khiến RS485 trở thành một trong những chuẩn truyền thông được ưa chuộng nhất trong lĩnh vực công nghiệp và tự động hóa hiện đại.
Nguyên lý hoạt động của RS485
Giao tiếp RS485 hoạt động dựa trên cơ chế truyền tín hiệu điện vi sai (differential signaling) thông qua cặp dây xoắn đôi. Nguyên lý này giúp tín hiệu truyền đi ổn định, giảm nhiễu và giữ được chất lượng dữ liệu khi di chuyển qua khoảng cách xa.
Truyền tín hiệu vi sai
Khác với các chuẩn truyền thông sử dụng một dây tín hiệu và một dây nối đất, RS485 sử dụng hai dây truyền tín hiệu A và B, tạo ra sự chênh lệch điện áp giữa chúng để biểu thị tín hiệu nhị phân (0 và 1). Khi thiết bị phát gửi dữ liệu, nó sẽ tạo ra điện áp chênh lệch trên hai dây, ví dụ:
- Logic “1”: Dây A có điện áp cao hơn dây B.
- Logic “0”: Dây B có điện áp cao hơn dây A.
Việc này làm cho RS485 chống nhiễu điện từ rất hiệu quả, vì bất kỳ tín hiệu nhiễu nào từ môi trường bên ngoài thường ảnh hưởng đồng đều đến cả hai dây. Bộ thu (receiver) sẽ chỉ quan tâm đến sự khác biệt điện áp giữa A và B, nên tín hiệu vẫn chính xác.
Cáp xoắn đôi chống nhiễu
Dây tín hiệu RS485 thường là cáp xoắn đôi (twisted pair). Kiểu xoắn này có tác dụng quan trọng trong việc:
- Giảm nhiễu điện từ (EMI): Dòng điện cảm ứng sinh ra bởi từ trường ngoài sẽ triệt tiêu lẫn nhau nhờ cách các dây xoắn đối xứng.
- Duy trì cân bằng điện áp: Giúp tín hiệu ít bị suy giảm, ổn định hơn khi truyền qua các khoảng cách lớn, lên tới 1.200 mét.
Cấu hình hoạt động phổ biến
RS485 hỗ trợ hai kiểu cấu hình giao tiếp chính:
- Hệ thống bán song công 2 dây (Half Duplex): Thiết bị truyền và nhận dữ liệu trên cùng một cặp dây, nhưng không thể truyền và nhận đồng thời. Đây là cấu hình phổ biến nhất nhờ đơn giản và tiết kiệm chi phí dây dẫn.
- Hệ thống song công toàn phần 4 dây (Full Duplex): Sử dụng hai cặp dây riêng biệt, cho phép truyền và nhận dữ liệu đồng thời. Thích hợp cho các hệ thống yêu cầu truyền thông tốc độ cao và phản hồi tức thời.
Với cơ chế truyền tín hiệu vi sai kết hợp cùng cáp xoắn đôi, chuẩn RS485 đảm bảo hiệu quả truyền dữ liệu cao trong môi trường có nhiều nhiễu. Đây là lý do RS485 thường được ưu tiên trong các hệ thống công nghiệp, giao tiếp tòa nhà, điều khiển giám sát và các ứng dụng cần độ tin cậy cao.
Phân loại hệ thống giao tiếp RS485
Bên cạnh khái niệm RS485 là gì, việc hiểu rõ cách phân loại hệ thống giao tiếp RS485 sẽ giúp người dùng lựa chọn giải pháp phù hợp với yêu cầu kỹ thuật và điều kiện triển khai thực tế. Có ba cấu hình phổ biến của giao tiếp RS485, bao gồm: hệ thống bán song công 2 dây (Write-only), bán song công 2 dây (Half Duplex) và song công toàn phần 4 dây (Full Duplex). Mỗi loại đều có ưu điểm riêng biệt và ứng dụng cụ thể trong các hệ thống điều khiển, giám sát và tự động hóa.
Hệ thống giao tiếp RS485 bán song công 2 dây (Write-only)
Cấu hình Write-only là dạng giao tiếp đơn giản, trong đó máy tính hoặc thiết bị điều khiển chỉ gửi dữ liệu một chiều đến các thiết bị nhận mà không yêu cầu phản hồi. Dữ liệu được truyền qua một cặp dây xoắn đôi RS485, thường sử dụng trong các hệ thống điều khiển từ xa, nơi mà phản hồi không cần thiết hoặc đã được thể hiện qua kênh khác. Một ví dụ điển hình là hệ thống điều khiển camera giám sát (CCTV), trong đó người dùng có thể điều chỉnh hướng quay của camera mà không cần dữ liệu phản hồi, vì hình ảnh trực tiếp đã hiển thị trên màn hình.
Việc sử dụng cấu hình Write-only giúp đơn giản hóa hạ tầng hệ thống, giảm thiểu chi phí dây dẫn và tăng độ tin cậy khi vận hành. Mô hình này phù hợp với các ứng dụng có tính ổn định cao, không cần kênh phản hồi, đặc biệt trong môi trường công nghiệp hoặc các hệ thống giám sát quy mô lớn.
Hệ thống giao tiếp RS485 bán song công 2 dây (Half Duplex)
Cấu hình bán song công 2 dây cho phép truyền và nhận dữ liệu theo hai chiều, nhưng không thể thực hiện đồng thời. Tại một thời điểm, hệ thống chỉ có thể thực hiện một trong hai tác vụ: truyền (TX) hoặc nhận (RX). Điều này giúp tiết kiệm chi phí dây dẫn, đơn giản hóa việc triển khai hệ thống và phù hợp với nhiều ứng dụng công nghiệp phổ thông.
Trong cấu hình này, các thiết bị vẫn có thể giao tiếp hai chiều một cách linh hoạt, miễn là có sự điều phối chính xác giữa các giai đoạn truyền và nhận. Nhược điểm duy nhất là độ trễ khi chuyển đổi giữa hai chế độ có thể gây ảnh hưởng nhỏ đến hiệu suất, nếu không được xử lý tốt trong phần mềm điều khiển. Tuy nhiên, với chi phí hợp lý và khả năng mở rộng cao, cấu hình Half Duplex là lựa chọn phổ biến trong hệ thống cảm biến, PLC, và các hệ thống giám sát môi trường.
Hệ thống giao tiếp RS485 song công toàn phần 4 dây (Full Duplex)
Hệ thống RS485 song công toàn phần sử dụng bốn dây truyền tín hiệu, trong đó hai dây dành cho việc truyền dữ liệu và hai dây dành cho việc nhận dữ liệu. Cấu hình này cho phép truyền và nhận dữ liệu đồng thời, mang lại hiệu suất cao, giảm độ trễ và tăng cường độ tin cậy cho hệ thống truyền thông.
Mô hình Full Duplex thường được ứng dụng trong các hệ thống giám sát và điều khiển tự động yêu cầu phản hồi thời gian thực, như hệ thống quản lý năng lượng, giao tiếp giữa các vi điều khiển hoặc các thiết bị HMI. Tuy nhiên, một điểm hạn chế là các thiết bị không thể giao tiếp trực tiếp với nhau mà phải thông qua một thiết bị trung gian, thường là bộ điều khiển chính (master).
Mặc dù yêu cầu cấu hình phần cứng cao hơn và sử dụng nhiều dây hơn, RS485 Full Duplex vẫn là lựa chọn tối ưu cho các ứng dụng đòi hỏi truyền tải dữ liệu nhanh, liên tục và chính xác trong môi trường công nghiệp hiện đại.
Ứng dụng của RS485 là gì?
RS485 được xem là một trong những chuẩn giao tiếp nối tiếp hàng đầu hiện nay, đặc biệt phổ biến trong lĩnh vực tự động hóa công nghiệp. Với các ưu điểm nổi bật như khả năng truyền dữ liệu khoảng cách xa (lên tới 1.200 mét), khả năng chống nhiễu điện từ tốt, tốc độ truyền cao và chi phí đầu tư hợp lý, RS485 đã trở thành giải pháp lý tưởng cho nhiều hệ thống kỹ thuật hiện đại. Dưới đây là những ứng dụng tiêu biểu của RS485 trong thực tế:
Ứng dụng trong hệ thống điều khiển và giám sát
Trong các hệ thống điều khiển công nghiệp, RS485 đóng vai trò là cầu nối quan trọng giữa thiết bị điều khiển và thiết bị ngoại vi.
- Điều khiển động cơ từ xa: RS485 thường được sử dụng để giao tiếp giữa bộ điều khiển và biến tần (VFD), giúp vận hành động cơ hiệu quả từ xa, điều chỉnh tốc độ chính xác và tiết kiệm năng lượng.
- Giám sát thiết bị: Chuẩn này hỗ trợ truyền dữ liệu từ các cảm biến, công tơ điện, bộ điều khiển lập trình (PLC) đến trung tâm xử lý, giúp các kỹ sư vận hành có cái nhìn tổng thể về hoạt động của hệ thống.
- Hệ thống SCADA: Trong các hệ thống giám sát và điều khiển từ xa (SCADA), RS485 thường được sử dụng để kết nối giữa các trạm thu thập dữ liệu (RTU) và trung tâm điều khiển chính, đảm bảo dữ liệu liên tục và chính xác.
Ứng dụng trong hệ thống mạng
RS485 là nền tảng truyền thông hiệu quả cho nhiều loại mạng trong các lĩnh vực công nghiệp và tòa nhà thông minh.
- Mạng truyền thông công nghiệp: RS485 hỗ trợ nhiều giao thức truyền thông tiêu chuẩn như Modbus RTU, Profibus, DeviceNet, phục vụ cho các hệ thống tự động hóa dây chuyền, robot công nghiệp và các trạm đo lường.
- Mạng điều khiển tòa nhà (BMS): RS485 giúp kết nối và điều khiển các thiết bị như cảm biến khói, hệ thống báo cháy, thiết bị kiểm soát ra vào, camera an ninh, và điều hòa trung tâm (HVAC), tạo nên một hệ thống tòa nhà thông minh, an toàn và tiết kiệm năng lượng.
Các ứng dụng đa ngành khác
Ngoài các lĩnh vực công nghiệp và tòa nhà, RS485 còn được ứng dụng rộng rãi trong nhiều ngành nghề khác nhau nhờ tính linh hoạt và độ tin cậy cao.
- Hệ thống thanh toán: RS485 thường được tích hợp trong các máy bán hàng tự động, máy POS, trạm xăng tự động… để đảm bảo truyền dữ liệu giao dịch ổn định và bảo mật.
- Ngành y tế: Các thiết bị y khoa như máy theo dõi nhịp tim, máy xét nghiệm sinh hóa, máy nội soi… sử dụng RS485 để truyền dữ liệu đến hệ thống lưu trữ và giám sát trung tâm.
- Ngành nông nghiệp: RS485 được sử dụng trong các hệ thống điều khiển tưới tiêu, giám sát nhiệt độ/độ ẩm, và các thiết bị cho ăn tự động trong chăn nuôi, góp phần hiện đại hóa và nâng cao hiệu quả sản xuất nông nghiệp.
Ưu điểm của RS485 là gì?
Chuẩn giao tiếp RS485 được đánh giá cao trong lĩnh vực truyền thông công nghiệp nhờ khả năng truyền dữ liệu ổn định trên khoảng cách dài và tính chống nhiễu vượt trội. Trước khi đi vào phân tích chi tiết các ưu điểm nổi bật, hãy cùng điểm qua những đặc trưng quan trọng giúp RS485 trở thành lựa chọn phổ biến cho nhiều hệ thống kết nối hiện nay.
- Truyền dữ liệu khoảng cách xa: RS485 cho phép truyền tín hiệu ổn định ở khoảng cách lên đến 1200 mét mà không cần bộ lặp, vượt trội hơn nhiều so với RS232 vốn chỉ hỗ trợ vài chục mét.
- Hỗ trợ nhiều thiết bị trên cùng một bus: Chuẩn này hỗ trợ kết nối tối đa 32 thiết bị phát và 32 thiết bị thu trên một đường truyền, phù hợp cho các hệ thống phân tán và mạng công nghiệp.
- Chống nhiễu tốt: Nhờ sử dụng cáp xoắn đôi cân bằng, RS485 hoạt động ổn định ngay cả trong môi trường có nhiều nhiễu điện từ như nhà máy hoặc hệ thống điện lớn.
- Tốc độ truyền linh hoạt: Tốc độ có thể đạt đến 10 Mbps trong khoảng cách ngắn, hoặc 100 kbps ở khoảng cách tối đa, phù hợp với đa dạng ứng dụng từ điều khiển đơn giản đến giám sát dữ liệu phức tạp.
- Chi phí thấp: Hệ thống sử dụng ít dây, thiết bị phổ biến và không yêu cầu cấu hình phức tạp, giúp giảm chi phí đầu tư và bảo trì.
- Hoạt động ổn định: Với phương thức truyền tín hiệu vi sai (differential signaling), RS485 có khả năng duy trì độ tin cậy cao trong việc truyền dữ liệu lâu dài và liên tục.
Nhược điểm của RS485
Mặc dù RS485 mang lại nhiều lợi ích trong truyền thông công nghiệp, chuẩn giao tiếp này cũng tồn tại một số hạn chế nhất định. Việc hiểu rõ các nhược điểm sẽ giúp bạn đánh giá chính xác hơn và lựa chọn giải pháp phù hợp cho hệ thống của mình. Hãy cùng khám phá những điểm hạn chế cần lưu ý khi sử dụng RS485.
- Không hỗ trợ giao tiếp tự động (Plug and Play): Việc thêm hoặc tháo thiết bị ra khỏi mạng RS485 cần được cấu hình lại hoặc tắt nguồn, gây bất tiện nếu hệ thống yêu cầu linh hoạt cao.
- Cần phần mềm điều phối truyền nhận: RS485 không có cơ chế điều khiển xung đột dữ liệu tích hợp, nên phải lập trình hoặc sử dụng giao thức tầng cao như Modbus để đảm bảo thiết bị không truyền cùng lúc.
- Giới hạn số lượng thiết bị: Dù cho phép nhiều thiết bị hơn RS232, RS485 vẫn giới hạn ở tối đa 32 thiết bị phát, trừ khi dùng thêm bộ mở rộng hoặc bộ lặp tín hiệu.
- Yêu cầu đồng bộ hóa tín hiệu: Để hoạt động ổn định, các thiết bị trên bus cần được thiết lập tốc độ truyền giống nhau và có cơ chế đồng bộ tốt, nhất là trong môi trường phức tạp.
- Cấu hình hệ thống cần kỹ thuật: Việc đấu nối và cấu hình đường truyền RS485 đòi hỏi hiểu biết kỹ thuật về điện trở cuối tuyến (termination), đấu dây phân cực và hướng tín hiệu.

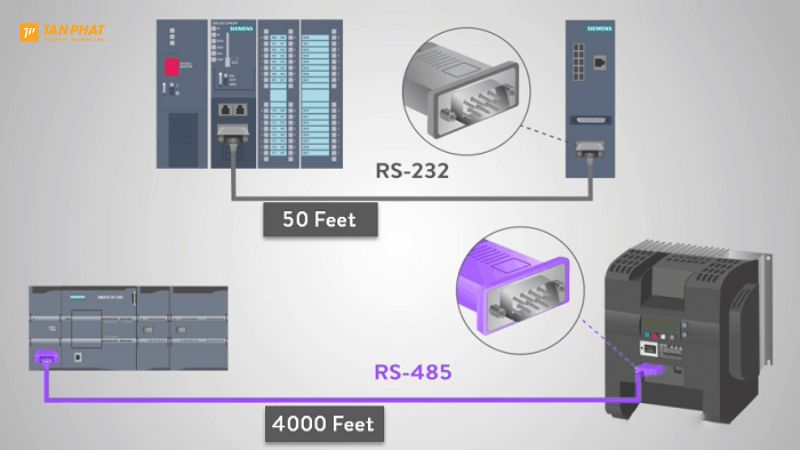

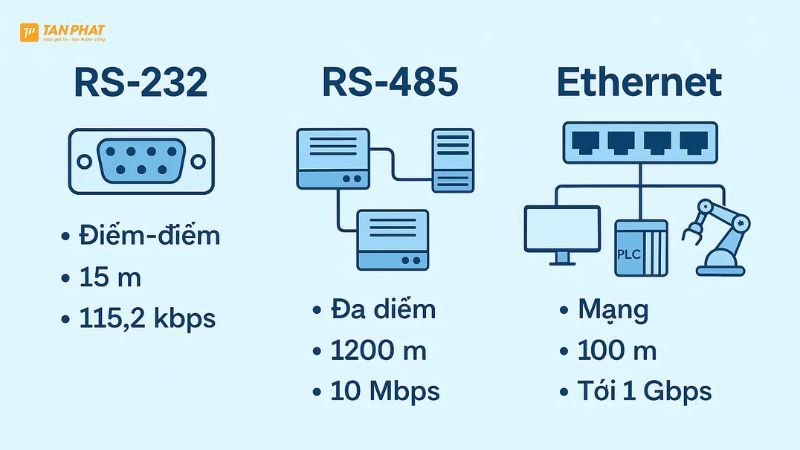

So sánh RS485 với RS232
RS485 và RS232 đều là chuẩn giao tiếp nối tiếp phổ biến, nhưng chúng khác nhau về cấu trúc, khả năng và ứng dụng.
| Tiêu chí | RS485 | RS232 |
|---|---|---|
| Khoảng cách truyền | Lên đến 1200 mét | Khoảng 15 mét |
| Số lượng thiết bị | Hỗ trợ kết nối đa điểm (tối đa 32 thiết bị) | Kết nối điểm-điểm (1:1) |
| Chống nhiễu | Tốt, dùng cáp xoắn đôi cân bằng | Kém hơn, dễ bị ảnh hưởng bởi nhiễu |
| Tốc độ truyền | Tối đa khoảng 115200 bps, ổn định trên khoảng cách dài | Hỗ trợ tốc độ cao hơn trong khoảng cách ngắn |
| Chế độ truyền dữ liệu | Bán song công hoặc song công toàn phần | Truyền dữ liệu đơn giản, điểm-điểm |
| Ứng dụng phổ biến | Mạng công nghiệp, hệ thống điều khiển từ xa, tự động hóa | Kết nối thiết bị đơn giản như máy tính, modem, thiết bị ngoại vi |
Tóm lại, RS485 là một chuẩn giao tiếp nối tiếp nổi bật trong lĩnh vực truyền thông công nghiệp nhờ khả năng truyền dữ liệu ổn định trên khoảng cách dài và hiệu suất chống nhiễu vượt trội. Đặc điểm nổi bật của RS485 với cấu trúc cân bằng tín hiệu và cặp dây xoắn đôi giúp tối ưu hóa việc truyền dẫn trong môi trường nhiễu điện từ phức tạp. Nhờ những ưu điểm đó, RS485 vẫn luôn giữ vị trí quan trọng và là lựa chọn hàng đầu cho các giải pháp giao tiếp truyền thông hiệu quả, tin cậy trong nhiều ngành công nghiệp hiện nay.
