Trong thế giới công nghệ ngày nay, việc kết nối và truyền tải dữ liệu giữa các thiết bị luôn đóng một vai trò quan trọng. Một trong những chuẩn giao tiếp nối tiếp lâu đời và vẫn còn được ứng dụng rộng rãi trong các hệ thống công nghiệp và thiết bị ngoại vi là RS232. Mặc dù đã xuất hiện từ nhiều thập kỷ trước, RS232 vẫn giữ vững vị trí của mình nhờ vào khả năng truyền tải dữ liệu ổn định trong khoảng cách ngắn và sự đơn giản trong việc thiết lập kết nối. Trong bài viết này, hãy cùng Tân Phát khám phá Giao tiếp RS232 là gì? Tất tật về cổng RS232
1. Khái niệm RS232 là gì
1.1 Giao tiếp RS232 là gì?
Trước hết, để biết được cổng Com RS232 là gì, bạn phải biết được RS232 là gì. RS232 (Recommended Standard 232) là một chuẩn truyền thông nối tiếp (serial communication standard) do Hiệp hội Công nghệ Viễn thông EIA/TIA phát triển. Chuẩn này được thiết kế để kết nối giữa thiết bị đầu cuối dữ liệu (DTE) – điển hình là máy tính, với thiết bị truyền thông dữ liệu (DCE) như modem, máy in, thiết bị đo lường,…
Chuẩn RS232 quy định:
- Đặc tính điện và thời gian của tín hiệu
- Chức năng của từng tín hiệu truyền
- Hình dạng vật lý và sơ đồ chân của cổng kết nối
RS232 có hai phiên bản chính là RS232B (cũ) và RS232C (mới hơn và phổ biến hơn). Trong đó, RS232C là phiên bản được sử dụng rộng rãi trong các hệ thống máy tính và công nghiệp hiện nay.
1.2. Cổng Com RS232 là gì?

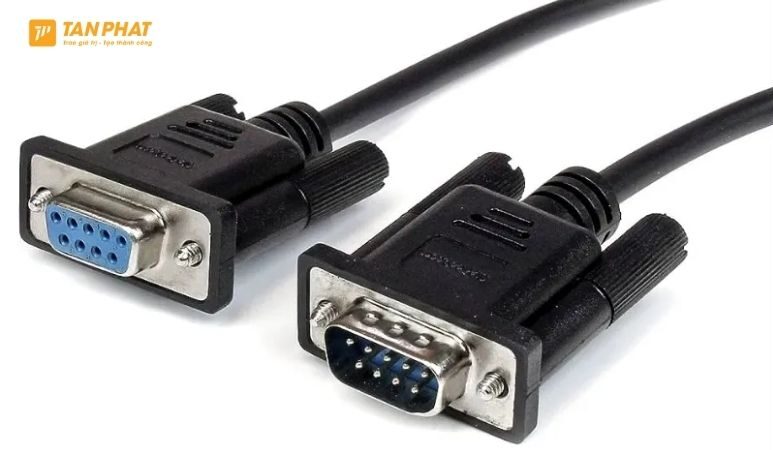

Cổng Com RS232 là giao diện phần cứng tuân theo chuẩn RS232C, thường được dùng để kết nối máy tính với các thiết bị ngoại vi. Cổng Com (Communication port) thường xuất hiện trên máy tính với tên gọi như COM1, COM2,… Một máy tính có thể có từ 1 đến 2 cổng Com vật lý, trong khi một số dòng công nghiệp hoặc bo mạch chủ chuyên dụng có thể hỗ trợ nhiều hơn.
Nhận diện cổng RS232:
- Số chân: Thường là 9 chân (DB9) hoặc 25 chân (DB25)
- Kích thước: To hơn so với các cổng như USB, HDMI

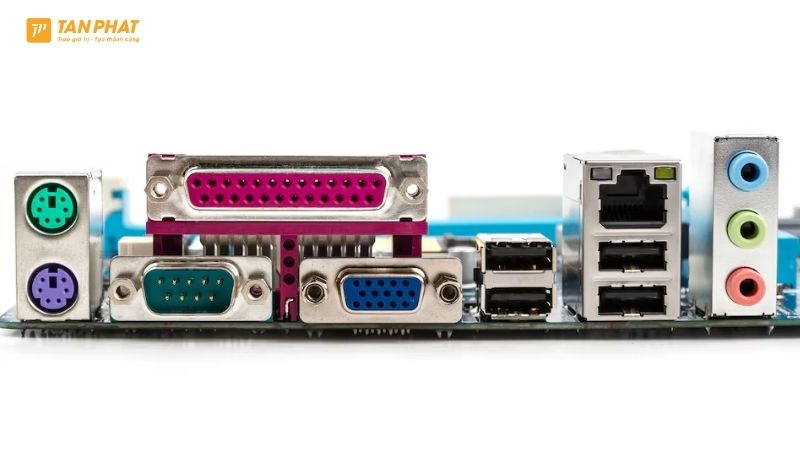

- Vị trí: Thường nằm ở mặt sau của máy tính hoặc trên bo mạch chủ
Các cổng Com RS232 được dùng để kết nối:
- Chuột máy tính thế hệ cũ
- Modem, máy in công nghiệp
- Thiết bị đo lường, điều khiển tự động
- PLC, cảm biến, thiết bị y tế,…
Số lượng chân của cổng Com này trên máy tính sẽ phụ thuộc vào đời máy và main của máy tính. Dù bạn không am hiểu về máy tính, bạn vẫn rất dễ dàng để nhận ra cổng Com trên main máy bởi vì số chân của cổng này nhiều hơn chỗ cắm USB, lên đến 9 hoặc 25 chân. Do đó, kích thước cổng Com cũng lớn hơn những cổng khác.
2. Lịch sử hình thành của giao tiếp RS232
Giao tiếp RS232 được hình thành từ đầu những năm 1960, do tổ chức EIA (Electronic Industries Association) – nay là TIA (Telecommunications Industry Association) phát triển, với mục tiêu chuẩn hóa phương thức truyền dữ liệu giữa các thiết bị đầu cuối (DTE) và thiết bị truyền thông (DCE). Phiên bản đầu tiên của chuẩn RS232 ra đời nhằm phục vụ cho việc kết nối giữa máy tính và modem, đặt nền móng cho các chuẩn truyền thông nối tiếp hiện đại sau này.
Trong suốt thập niên 1970 và 1980, RS232 trở thành một trong những giao thức phổ biến nhất trên các máy tính cá nhân, được sử dụng để kết nối với các thiết bị ngoại vi như chuột, máy in, modem dial-up và các thiết bị đo lường công nghiệp. Các phiên bản nâng cấp như RS-232A, RS-232B, và đặc biệt là RS-232C – ra đời năm 1969 – đã cải thiện đáng kể về độ ổn định và khả năng tương thích, giúp tiêu chuẩn này giữ vững vị thế trong ngành công nghệ suốt nhiều thập kỷ.
Dù đến những năm 1990 trở đi, sự ra đời của các chuẩn truyền thông tốc độ cao như USB, Ethernet hay RS485 đã dần thay thế RS232 trong lĩnh vực dân dụng, nhưng trong môi trường công nghiệp, RS232 vẫn tiếp tục được tin dùng nhờ thiết kế đơn giản, độ tin cậy cao và khả năng hoạt động ổn định trong điều kiện khắc nghiệt. Chính vì vậy, dù đã hơn 60 năm kể từ khi ra đời, RS232 vẫn giữ vai trò quan trọng trong nhiều hệ thống điều khiển, tự động hóa và thiết bị đo lường hiện đại.
3. Cấu tạo và chân cắm chuẩn của cổng RS232
Cổng RS232 thường sử dụng hai loại đầu nối phổ biến là DB9 (9 chân) và DB25 (25 chân), trong đó DB9 được sử dụng rộng rãi hơn nhờ thiết kế nhỏ gọn và vẫn đảm bảo đầy đủ các tín hiệu cơ bản cho giao tiếp nối tiếp. Cấu tạo vật lý của cổng RS232 bao gồm một đầu nối kim loại với các chân tiếp xúc được sắp xếp theo hàng, được gắn trực tiếp lên bo mạch chủ hoặc qua cáp chuyển đổi. Vỏ đầu nối thường được bọc kim loại để giảm nhiễu và tăng độ bền trong quá trình sử dụng.

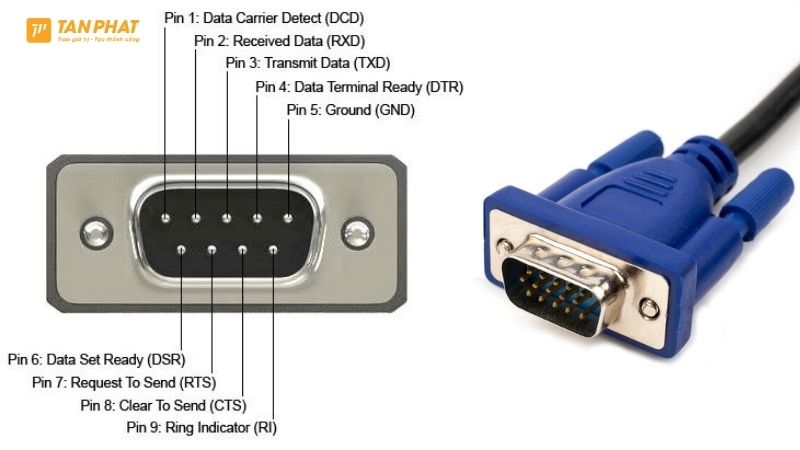

Dưới đây là mô tả các chân cắm thường thấy trên cổng DB9:
| Chân | Tên tín hiệu | Chức năng |
|---|---|---|
| 1 | DCD | Phát hiện tín hiệu dữ liệu |
| 2 | RXD | Nhận dữ liệu |
| 3 | TXD | Truyền dữ liệu |
| 4 | DTR | Thiết bị sẵn sàng dữ liệu |
| 5 | GND | Mass/Đất |
| 6 | DSR | Thiết bị nhận sẵn sàng |
| 7 | RTS | Yêu cầu gửi dữ liệu |
| 8 | CTS | Rõ để gửi dữ liệu |
| 9 | RI | Tín hiệu chuông cuộc gọi đến |
4. Nguyên lý hoạt động của giao tiếp RS232 là gì
RS232 hoạt động theo phương thức truyền dữ liệu nối tiếp, trong đó các bit dữ liệu được gửi lần lượt qua một đường truyền duy nhất thay vì truyền song song qua nhiều đường. Điểm đặc biệt của chuẩn RS232 là cách biểu diễn tín hiệu logic bằng mức điện áp âm và dương, khác với các chuẩn hiện đại thường dùng điện áp dương cho cả hai mức logic. Cụ thể, mức điện áp từ +3V đến +15V được hiểu là logic 0 (OFF), trong khi mức điện áp từ -3V đến -15V được hiểu là logic 1 (ON). Điều này giúp RS232 có khả năng chống nhiễu tốt hơn trong môi trường công nghiệp.
Giao tiếp RS232 diễn ra theo chế độ asynchronous (không đồng bộ), nghĩa là hai thiết bị truyền và nhận không cần sử dụng cùng một xung nhịp (clock signal). Thay vào đó, dữ liệu được đóng gói theo từng khung (frame) và truyền với cấu trúc cụ thể bao gồm: 1 bit start (bắt đầu), 7 hoặc 8 bit dữ liệu, tùy chọn 1 bit parity (kiểm tra lỗi), và 1 hoặc 2 bit stop (kết thúc). Bit “start” báo hiệu thiết bị nhận rằng dữ liệu sắp được gửi, còn bit “stop” xác định điểm kết thúc của byte. Cơ chế này cho phép truyền dữ liệu hiệu quả mà không cần đồng bộ hóa liên tục giữa hai thiết bị, rất phù hợp trong các ứng dụng điều khiển, thu thập dữ liệu và truyền thông công nghiệp.
5. Những đặc điểm cần lưu ý trong chuẩn RS232
RS232 là một giao thức truyền thông nối tiếp phổ biến được sử dụng trong nhiều thiết bị công nghiệp và hệ thống điều khiển. Để sử dụng hiệu quả chuẩn RS232, người dùng cần hiểu rõ những đặc điểm kỹ thuật quan trọng như mức điện áp logic, tốc độ truyền dữ liệu, giới hạn chiều dài cáp và yêu cầu về điện dung đầu vào.
- Mức điện áp logic: RS232 sử dụng mức điện áp khác biệt để biểu diễn tín hiệu nhị phân. Cụ thể, logic 1 có điện áp từ -3V đến -12V, trong khi logic 0 nằm trong khoảng +3V đến +12V. Các mức nằm giữa -3V và +3V không được xác định rõ và có thể gây sai lệch tín hiệu nếu không kiểm soát tốt.
- Giới hạn trở kháng tải: Chuẩn RS232 yêu cầu trở kháng tải nằm trong khoảng từ 3000 ohm đến 7000 ohm. Nếu vượt ngoài giới hạn này, tín hiệu truyền dễ bị suy giảm hoặc méo dạng.
- Điện dung đầu vào: Các cổng nhận RS232 cần đảm bảo điện dung đầu vào nhỏ hơn 2500 pF để giảm thiểu hiện tượng nhiễu và đảm bảo tính ổn định khi truyền dữ liệu.
- Tốc độ truyền dữ liệu: Mặc định, tốc độ truyền tối đa của RS232 khoảng 100 kbps, nhưng thực tế có thể cao hơn nếu sử dụng thiết bị và mạch chất lượng tốt. Một số tốc độ truyền phổ biến là 9600, 19200, 38400, 57600 và 115200 bps.
- Giới hạn chiều dài cáp: Cáp RS232 không nên dài quá 15 mét, bởi khi vượt ngưỡng này, hiện tượng sụt áp và nhiễu tín hiệu sẽ ảnh hưởng đến chất lượng giao tiếp. Đây là một trong những hạn chế chính của RS232 trong các ứng dụng kết nối từ xa.
- Vùng ứng dụng phù hợp: Do những giới hạn về điện áp và chiều dài dây, RS232 thường phù hợp với các hệ thống giao tiếp tầm ngắn, trong môi trường ít nhiễu. Dù không còn phổ biến trong các thiết bị dân dụng, RS232 vẫn được sử dụng nhiều trong các hệ thống công nghiệp, thiết bị đo lường và tự động hóa.
6. So sánh giao tiếp RS232 và RS485
| Tiêu chí | RS232 | RS485 |
|---|---|---|
| Phạm vi truyền dữ liệu | Khoảng cách truyền tối đa 15m | Khoảng cách truyền tối đa 1200m |
| Kiểu kết nối | Kết nối điểm-điểm | Kết nối đa điểm |
| Số lượng thiết bị kết nối | Chỉ kết nối 2 thiết bị | Có thể kết nối đến 32 thiết bị |
| Tốc độ truyền dữ liệu | Tốc độ tối đa 100 kbps | Tốc độ tối đa có thể lên đến 10 Mbps |
| Chống nhiễu | Chống nhiễu kém hơn | Chống nhiễu rất tốt |
| Đặc điểm điện áp | Sử dụng mức điện áp dương và âm (±3V đến ±12V) | Sử dụng tín hiệu phân biệt giữa hai dây (differential signaling) |
| Ứng dụng chính | Ứng dụng trong các thiết bị đo lường, máy tính, hệ thống công nghiệp tầm ngắn | Ứng dụng trong các hệ thống mạng công nghiệp, điều khiển và tự động hóa |
7. Ứng dụng của giao tiếp RS232 là gì?
RS232 là một giao thức truyền thông nối tiếp phổ biến, mặc dù ngày nay không còn được sử dụng rộng rãi trong các thiết bị tiêu dùng, nhưng nó vẫn có một số ứng dụng quan trọng trong các hệ thống công nghiệp và thiết bị điều khiển. Dưới đây là một số ứng dụng chính của giao tiếp RS232:
- Kết nối máy tính và thiết bị ngoại vi: Dùng để kết nối máy tính với các thiết bị như modem, máy in, chuột, và bàn phím.
- Hệ thống điều khiển công nghiệp: Kết nối PLC, máy đo lường và cảm biến với các hệ thống máy tính trong các nhà máy.
- Thiết bị đo lường và kiểm tra: Truyền dữ liệu từ các thiết bị như máy đo điện, máy phân tích tín hiệu về hệ thống máy tính.
- Ứng dụng trong tự động hóa: Kết nối các thiết bị điều khiển và máy móc trong các hệ thống tự động hóa nhà máy.
- Hệ thống bảo mật và giám sát: Kết nối cảm biến, camera an ninh với các trung tâm điều khiển.
- Hệ thống y tế: Truyền tải dữ liệu từ các thiết bị y tế như máy đo huyết áp hoặc máy ECG đến hệ thống máy tính để phân tích.
Màn hình hiển thị chuyên dụng Maxhub – Non Touch Một thiết bị tích hợp cổng RS232 Trên đây là một số chia sẻ của Tân Phát về Cổng RS232 là gì? Ngoài ra bạn cũng có thể truy cập ngay danh mục Blog chia sẻ của Tân Phát để cập nhật thêm nhiều kiến thức hữu ích khác nhé!
