SMT là gì? Công nghệ SMT (Surface Mount Technology) là một bước tiến vượt bậc trong ngành sản xuất điện tử, giúp tăng tốc độ, độ chính xác và hiệu quả sản xuất. Bài viết này sẽ giúp bạn hiểu rõ khái niệm, ưu nhược điểm, quy trình, thiết bị và ứng dụng thực tiễn của SMT trong thời đại công nghệ cao.
SMT là gì?

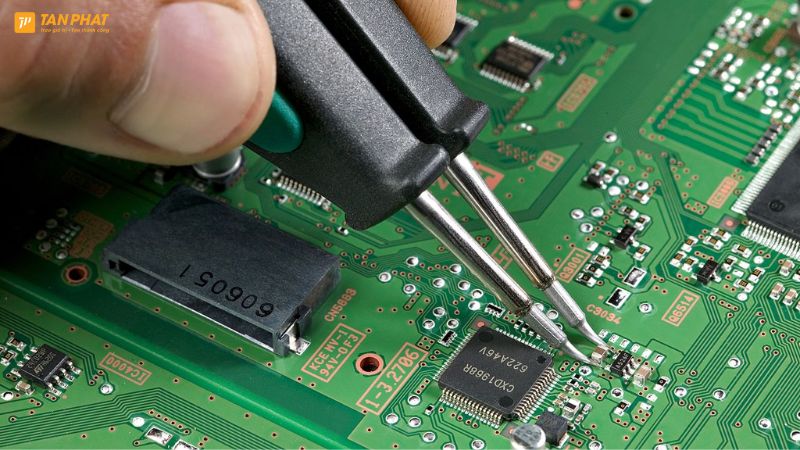

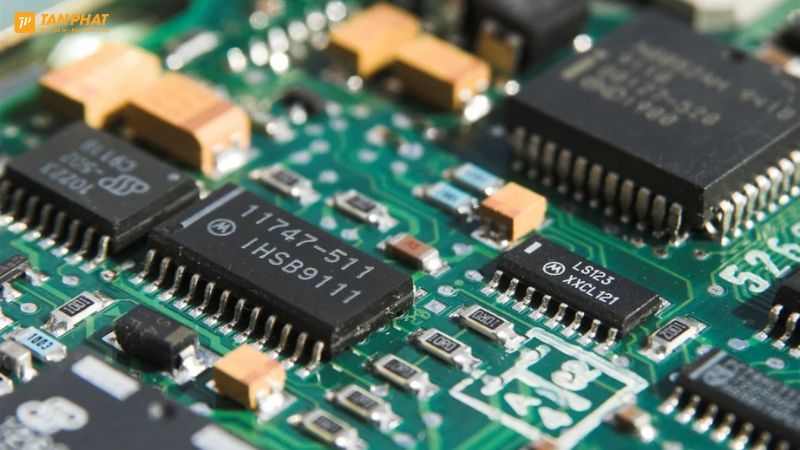

SMT (Surface Mount Technology) là công nghệ gắn linh kiện điện tử trực tiếp lên bề mặt của bảng mạch in (PCB), thay vì sử dụng lỗ xuyên (Through-Hole) như phương pháp truyền thống. Các linh kiện sử dụng trong công nghệ này được gọi là SMD (Surface Mount Device) – linh kiện dán bề mặt.
SMT được đánh giá là phương pháp sản xuất linh kiện điện tử tiên tiến, tiết kiệm diện tích, giảm khối lượng và phù hợp với các dây chuyền sản xuất tự động hóa cao.
Các thiết bị sử dụng trong SMT
Một dây chuyền SMT hoàn chỉnh yêu cầu sự phối hợp của nhiều thiết bị hiện đại, đảm bảo tính chính xác, tốc độ và độ tin cậy trong quá trình sản xuất mạch in. Dưới đây là các thiết bị quan trọng trong quy trình SMT.
Máy in kem hàn (Solder Paste Printer)
Máy in kem hàn là thiết bị đầu tiên trong dây chuyền SMT. Chức năng chính của máy là in kem hàn lên bảng mạch PCB tại các vị trí cần gắn linh kiện. Kem hàn có vai trò như chất dẫn điện và cố định tạm thời SMD trước khi hàn cố định.
- Hoạt động dựa trên khuôn in (Stencil)
- Đảm bảo lượng kem hàn đều, chính xác
- Góp phần giảm lỗi hàn và tăng hiệu suất sản xuất

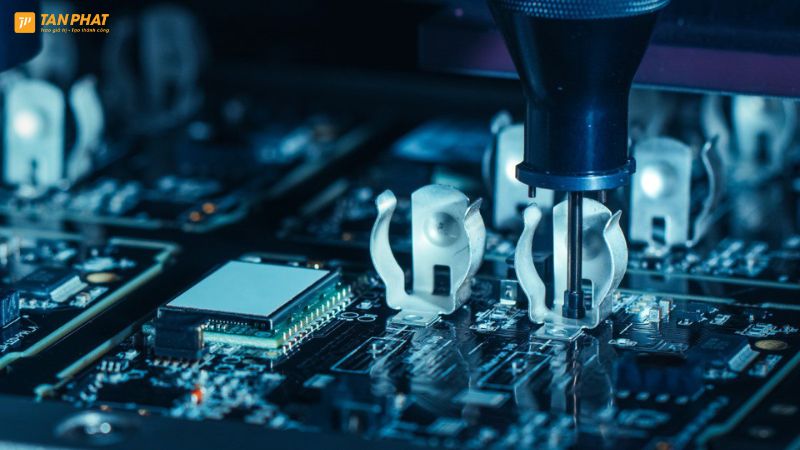

Máy gắp đặt linh kiện (Pick and Place Machine)
Đây là trái tim của dây chuyền SMT, có nhiệm vụ gắp các linh kiện SMD từ khay hoặc cuộn và đặt chúng lên các vị trí chính xác trên bảng mạch đã được in kem hàn.
- Tốc độ cực nhanh: từ vài nghìn đến hàng chục nghìn linh kiện/giờ
- Có thể gắn nhiều loại linh kiện với kích thước khác nhau
- Được điều khiển bằng phần mềm với độ chính xác cực cao (±0.01 mm)
Lò hàn reflow (Reflow Oven)
Sau khi linh kiện đã được gắn vào bảng mạch, lò hàn reflow sẽ nung chảy kem hàn để cố định linh kiện lên PCB. Quá trình hàn reflow tuân theo một biểu đồ nhiệt (thermal profile) gồm nhiều vùng: làm nóng sơ bộ, giữ nhiệt, hàn chảy và làm mát.
- Hàn chắc chắn, đồng đều, ít ảnh hưởng đến linh kiện
- Kiểm soát được nhiệt độ theo từng vùng
- Giúp nâng cao độ bền của mối hàn
Máy kiểm tra quang học tự động (AOI – Automated Optical Inspection)
AOI là thiết bị kiểm tra tự động dùng camera độ phân giải cao và thuật toán xử lý hình ảnh để phát hiện lỗi như sai linh kiện, lệch vị trí, thiếu hoặc thừa kem hàn, lỗi hàn ngắn mạch.
- Cho phép kiểm tra nhanh, không tiếp xúc
- Có thể kiểm tra được đến 80–90% lỗi phổ biến
- Giảm thiểu rủi ro trong giai đoạn hậu kỳ
Máy hàn sóng (Wave Soldering Machine)
Dù SMT chủ yếu dùng hàn reflow, máy hàn sóng vẫn được sử dụng khi có linh kiện xuyên lỗ (THT) trên cùng bảng mạch, hoặc khi cần kết hợp SMT với THT.
- Dòng thiếc nóng chảy tạo thành “sóng” hàn các chân linh kiện xuyên qua bảng mạch
- Hữu ích trong các bảng mạch hỗn hợp
- Tiết kiệm thời gian so với hàn thủ công
Máy kiểm tra X-ray (AXI – Automated X-ray Inspection)
AXI sử dụng tia X để kiểm tra các lỗi ẩn sâu bên trong mối hàn hoặc dưới các linh kiện không thể quan sát bằng mắt thường, điển hình như BGA (Ball Grid Array).
- Phát hiện lỗi hàn rỗng, hàn lạnh, sai vị trí bi
- Hữu ích trong sản xuất thiết bị có mật độ linh kiện cao
- Bắt buộc trong các ngành yêu cầu chất lượng nghiêm ngặt như y tế, hàng không

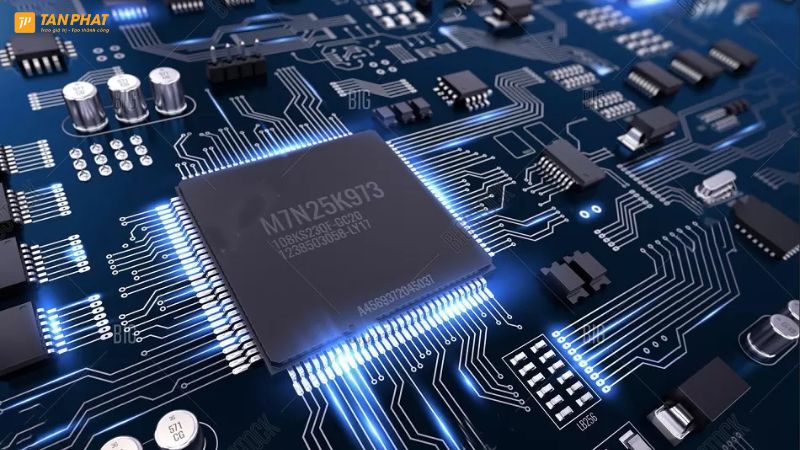

Ưu nhược điểm của công nghệ SMT là gì
Công nghệ SMT (Surface Mount Technology) mang lại nhiều lợi ích vượt trội cho ngành sản xuất điện tử hiện đại. Tuy nhiên, nó cũng có những hạn chế nhất định. Việc hiểu rõ ưu – nhược điểm sẽ giúp doanh nghiệp lựa chọn và triển khai SMT hiệu quả, phù hợp với nhu cầu thực tế.
Ưu điểm của công nghệ SMT là gì
Công nghệ SMT được ưa chuộng trong sản xuất điện tử hiện đại bởi hàng loạt lợi thế vượt trội về kỹ thuật lẫn kinh tế. Dưới đây là những ưu điểm nổi bật mà SMT mang lại:
- Tối ưu hóa thiết kế mạch nhỏ gọn, tiết kiệm không gian: SMT sử dụng các linh kiện dán bề mặt (SMD) có kích thước nhỏ hơn rất nhiều so với linh kiện xuyên lỗ. Nhờ đó, kỹ sư thiết kế có thể bố trí nhiều linh kiện hơn trên cùng một diện tích bảng mạch, giúp sản phẩm điện tử trở nên mỏng nhẹ, nhỏ gọn – phù hợp xu hướng công nghệ hiện đại.
- Tăng tốc độ sản xuất và khả năng tự động hóa: Với sự hỗ trợ của các máy móc hiện đại, toàn bộ quy trình SMT – từ in kem hàn đến gắn linh kiện và hàn cố định – đều có thể được tự động hóa. Điều này giúp nâng cao năng suất, rút ngắn thời gian sản xuất và giảm sự phụ thuộc vào nhân công thủ công, đồng thời đảm bảo tính đồng nhất cao giữa các sản phẩm.
- Nâng cao độ tin cậy và hiệu suất hoạt động của bảng mạch: Mối hàn trong công nghệ SMT thường ngắn và chắc, giúp tăng khả năng chịu rung, chịu va đập nhẹ và giảm độ trễ tín hiệu. Việc bố trí linh kiện gần nhau hơn còn giúp rút ngắn đường truyền, giảm nhiễu điện và cải thiện hiệu suất làm việc của toàn hệ thống.
- Giảm chi phí tổng thể về lâu dài: Mặc dù chi phí đầu tư thiết bị ban đầu cao, nhưng SMT lại giúp tiết kiệm chi phí về lâu dài nhờ giảm vật liệu, tăng sản lượng, giảm lỗi kỹ thuật và tiết kiệm nhân công. Doanh nghiệp sản xuất số lượng lớn sẽ đặc biệt hưởng lợi từ hiệu quả kinh tế mà công nghệ này mang lại.
Nhược điểm của công nghệ SMT là gì
Bên cạnh nhiều lợi ích, công nghệ SMT cũng tồn tại một số điểm hạn chế nhất định. Việc hiểu rõ các nhược điểm này sẽ giúp doanh nghiệp có sự chuẩn bị và đầu tư phù hợp hơn khi triển khai.
- Chi phí đầu tư ban đầu cao: Để xây dựng dây chuyền SMT, doanh nghiệp phải trang bị hàng loạt thiết bị đắt tiền như máy in kem hàn, máy pick & place, lò hàn reflow, hệ thống AOI hoặc X-ray. Ngoài ra, cần đào tạo kỹ thuật viên thành thạo vận hành hệ thống, dẫn đến chi phí khởi đầu lớn – đặc biệt với doanh nghiệp nhỏ hoặc mới vào ngành.

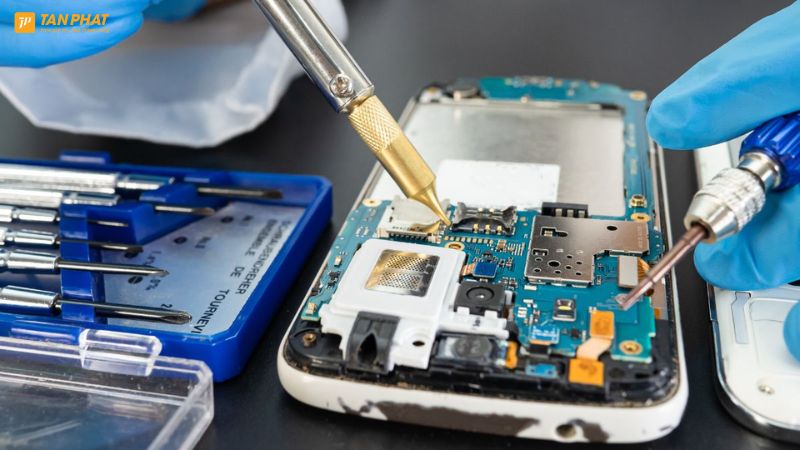

- Khó sửa chữa linh kiện thủ công: Linh kiện SMD rất nhỏ, được gắn chặt bằng kem hàn và không có chân xuyên qua bảng mạch. Điều này khiến việc sửa chữa, thay thế bằng tay trở nên phức tạp, đòi hỏi kỹ thuật cao, thiết bị hỗ trợ như kính hiển vi, máy khò nhiệt… Việc sửa chữa mạch SMT thường mất nhiều thời gian và dễ gây hư hỏng thêm nếu không thao tác đúng cách.
- Không áp dụng được cho một số loại linh kiện đặc biệt: Các linh kiện có cấu tạo phức tạp, kích thước lớn, hoặc yêu cầu cơ khí đặc biệt như biến áp, tụ điện công suất lớn, đầu kết nối… vẫn cần dùng phương pháp hàn xuyên lỗ (THT). Điều này buộc một số bảng mạch phải kết hợp cả hai công nghệ, làm tăng chi phí và phức tạp quy trình.
- Yêu cầu kiểm tra chất lượng nghiêm ngặt: Do linh kiện nhỏ và mật độ bố trí cao, chỉ một lỗi nhỏ cũng có thể khiến toàn bộ bảng mạch không hoạt động. Vì vậy, công nghệ SMT yêu cầu hệ thống kiểm tra hiện đại như AOI, AXI và kiểm tra điện (ICT). Nếu không đầu tư đầy đủ, rủi ro lỗi sản phẩm và chi phí khắc phục hậu quả có thể rất lớn.
Quy trình hoạt động của SMT
Quy trình SMT (Surface Mount Technology) là chuỗi các bước lắp ráp linh kiện điện tử dán bề mặt lên bảng mạch in (PCB) một cách tự động, chính xác và hiệu quả. Để đảm bảo chất lượng và tính ổn định của sản phẩm, mỗi giai đoạn trong quy trình SMT đều cần được thực hiện nghiêm ngặt và tuân thủ tiêu chuẩn kỹ thuật. Dưới đây là các bước cơ bản trong một quy trình SMT hoàn chỉnh:
Bước 1: Chuẩn bị PCB và linh kiện SMD
Trước khi đưa vào dây chuyền SMT, bảng mạch PCB cần được kiểm tra chất lượng và làm sạch bề mặt để loại bỏ bụi, dầu hoặc tạp chất có thể ảnh hưởng đến quá trình hàn. Song song đó, các linh kiện SMD được phân loại, kiểm đếm và nạp vào các khay, cuộn (reel) hoặc khay nạp (tray) để sẵn sàng cho máy gắp tự động. Việc chuẩn bị cẩn thận ngay từ đầu giúp hạn chế lỗi và gián đoạn trong quá trình sản xuất.\
Bước 2: In kem hàn (Solder Paste Printing)
Kem hàn (solder paste) được in lên các pad hàn (điểm tiếp xúc) của PCB thông qua một bản stencil (khuôn in bằng kim loại). Máy in kem hàn sẽ đảm bảo lớp kem được in đúng vị trí, đủ lượng và đều trên từng pad. Kem hàn có vai trò như một chất kết dính tạm thời giữ linh kiện tại chỗ, đồng thời là vật liệu hàn giúp gắn kết linh kiện với mạch sau khi nung chảy trong lò hàn
Bước 3: Gắp và gắn linh kiện (Pick & Place)
Sau khi lớp kem hàn được in hoàn tất, bảng mạch được đưa vào máy gắp linh kiện tự động (Pick and Place Machine). Máy này sử dụng các đầu hút chân không hoặc kẹp cơ khí để lấy linh kiện từ băng cuộn, khay chứa hoặc ống đựng, sau đó đặt chính xác vào vị trí đã in kem hàn trên PCB. Hệ thống camera và cảm biến định vị giúp máy hoạt động với tốc độ cao và độ chính xác cực kỳ cao (±0.01mm), đảm bảo từng linh kiện được lắp đúng vị trí, đúng hướng.
Bước 4: Hàn linh kiện (Reflow Soldering)
Sau khi linh kiện đã được gắn đầy đủ trên bảng mạch, PCB sẽ được đưa vào lò hàn reflow. Lò này sử dụng nhiệt độ cao để nung chảy kem hàn, giúp cố định linh kiện vào bảng mạch. Quá trình hàn reflow được chia thành nhiều vùng nhiệt (preheat, soak, reflow, cooling) với thời gian và nhiệt độ được điều chỉnh chính xác theo biểu đồ nhiệt (thermal profile). Đây là bước quan trọng quyết định chất lượng mối hàn và độ bền sản phẩm.
Bước 5: Kiểm tra chất lượng (AOI / ICT / X-ray)
Sau khi hoàn tất quá trình hàn, bảng mạch sẽ được đưa vào các hệ thống kiểm tra chất lượng. AOI (Automated Optical Inspection) dùng camera độ phân giải cao để phát hiện lỗi như thiếu linh kiện, đặt sai vị trí, mối hàn không đạt… Với các linh kiện có chân ẩn như BGA, hệ thống kiểm tra bằng tia X (AXI – Automated X-ray Inspection) sẽ được sử dụng để quan sát mối hàn bên trong. Ngoài ra, kiểm tra điện ICT (In-Circuit Test) hoặc Functional Test cũng có thể được áp dụng để đánh giá hoạt động thực tế của bảng mạch. Mục tiêu cuối cùng là đảm bảo sản phẩm đầu ra không có lỗi, sẵn sàng cho bước lắp ráp cuối cùng hoặc đóng gói.
Các ứng dụng của SMT là gì
Công nghệ SMT (Surface Mount Technology) hiện diện trong hầu hết các thiết bị điện tử mà chúng ta sử dụng hằng ngày. Từ điện thoại thông minh đến các hệ thống điều khiển trong công nghiệp, SMT giúp thu nhỏ kích thước sản phẩm, tăng hiệu suất và giảm chi phí sản xuất. Với khả năng tích hợp cao và hỗ trợ tự động hóa mạnh mẽ, SMT là nền tảng của nhiều lĩnh vực công nghệ hiện đại. Dưới đây là các ứng dụng phổ biến nhất:
- Thiết bị viễn thông: SMT được ứng dụng để sản xuất điện thoại di động, bộ phát sóng, router, switch mạng, thiết bị truyền dẫn quang, thiết bị 5G… giúp tăng tốc độ xử lý tín hiệu, giảm nhiễu và hỗ trợ kết nối tốc độ cao trong thiết kế nhỏ gọn.
- Điện tử tiêu dùng: Các sản phẩm như tivi, laptop, máy tính bảng, tai nghe không dây, đồng hồ thông minh, loa Bluetooth… đều ứng dụng SMT để tối ưu không gian bo mạch, tăng khả năng tích hợp linh kiện và đảm bảo hiệu suất trong thiết bị nhỏ gọn.
- Ngành công nghiệp ô tô và tự động hóa: SMT được dùng để lắp ráp ECU (bộ điều khiển điện tử), cảm biến, hệ thống chiếu sáng LED, hệ thống điều khiển an toàn (ABS, ESP), bảng điều khiển trung tâm… giúp tăng độ tin cậy, chịu rung động tốt và hoạt động ổn định trong môi trường khắc nghiệt.
- Thiết bị y tế: Công nghệ SMT xuất hiện trong các thiết bị y tế như máy theo dõi nhịp tim, máy đo huyết áp, thiết bị chẩn đoán hình ảnh, thiết bị đeo y tế và cả thiết bị cấy ghép điện tử. SMT giúp các thiết bị này nhỏ hơn, chính xác hơn và hoạt động bền bỉ hơn.
- Quốc phòng, hàng không vũ trụ: SMT được sử dụng để chế tạo các hệ thống dẫn đường, radar, cảm biến chiến thuật, thiết bị thông tin liên lạc… trong quân sự và hàng không. Những ứng dụng này yêu cầu độ ổn định cao, chịu nhiệt tốt và hoạt động chính xác trong điều kiện khắc nghiệt.
Tham khảo thêm:
- Tần số quét màn hình là gì? Hướng dẫn cài tần số quét cho máy tính
- USB dongle là gì? Phân loại và tính năng
Sự khác nhau giữa SMD và SMT là gì
| Tiêu chí | SMD (Surface Mount Device) | SMT (Surface Mount Technology) |
|---|---|---|
| Định nghĩa | Là các linh kiện điện tử được thiết kế để gắn trực tiếp lên bề mặt PCB. | Là công nghệ và quy trình kỹ thuật dùng để lắp đặt linh kiện SMD lên bảng mạch in (PCB). |
| Vai trò | Đóng vai trò là thành phần cấu thành mạch điện tử, như điện trở, tụ điện, IC, diode… | Là quy trình sản xuất hoàn chỉnh gồm in kem hàn, gắp linh kiện, hàn reflow và kiểm tra chất lượng. |
| Ứng dụng | Là một phần trong dây chuyền SMT, không thể hoạt động độc lập nếu không được hàn gắn. | Bao trùm toàn bộ quá trình thiết kế – sản xuất bảng mạch hiện đại, từ đầu đến cuối. |
| Kích thước | Kích thước rất nhỏ, đa dạng hình dạng (chữ nhật, dẹt, tròn…) để phù hợp với bố trí PCB. | Không có kích thước cố định, phụ thuộc vào quy mô, dây chuyền và ứng dụng công nghiệp cụ thể. |
Tạm kết
SMT là gì? Đó là công nghệ dán linh kiện điện tử trực tiếp lên bề mặt bảng mạch in (PCB), hiện đang là nền tảng không thể thiếu trong sản xuất điện tử hiện đại. Công nghệ SMT góp phần nâng cao tốc độ, độ chính xác và khả năng tự động hóa trong ngành công nghiệp 4.0. Với những ưu điểm nổi bật, SMT đã trở thành lựa chọn hàng đầu của các nhà máy sản xuất linh kiện và thiết bị điện tử trên toàn thế giới.
